Etapa de potencia mosfet

Pues eso, voy hacer una etapa de potencia mosfet doble monofonica aprovechando piezas de una etapa Restek Tensor, incluido su gabinete que estoy haciendo 50 mm mas ancho para tener espacio suficiente para todo. También hay componentes de Aliexpress por recomendación del compañero Peret.
De momento esto es lo que tengo:







El gabinete esta mas adelantado que en estas fotos.



Transformador de Restek Tensor (2)



Puente rectificador (2)

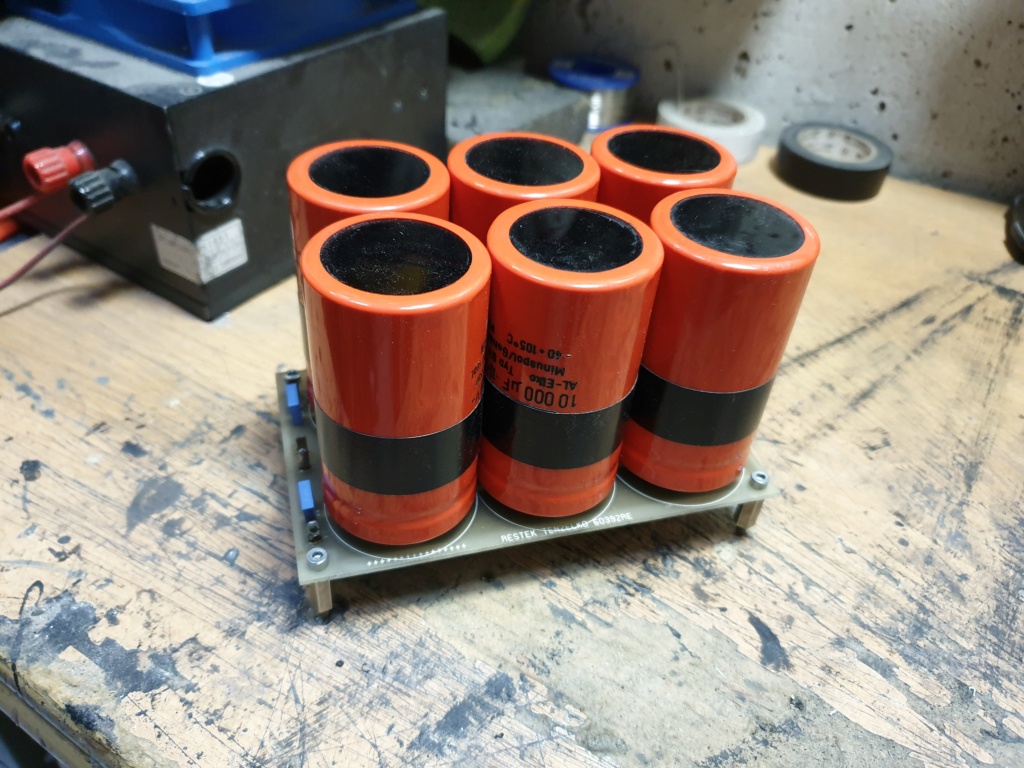

Bloque de condensadores (2)





Placas amplificadoras, 150 W a 8 300 W a 4 y 600 W a 2. Según el fabricante.



Soft star (2) Me valía con uno, pero le pregunte al vendedor y me dijo que si era para dos transformadores necesitaba otro. (Yo creo que o quería vender (mal pensado), o entendió que iba a hacerlo en cajas separadas. Al decirle que quería hacerlo doble monofonico. También tienen control de temperatura y arranque por pulsador sin enclavamiento.



Protector y retardo para altavoces (2) Estos aun no me llegaron aunque yo creo que lo harán esta semana.

Según vaya montandolo con la ayuda de Peret y cualquier compañero iré poniendo fotos y comentarios. Haber como me va el montaje y sobre todo los resultados.
Desde que monté un amplificador integrado en Kit de la marca carkit hace unos 30 años, nunca mas hice nada, solo pequeños proyectos.

Está muy bien este proyecto y me gusta que la gente se anime y hago sus proyectos, casi siempre suenan muy bien, nada que envidiar a marcas comerciales, y seguro que tienes menos problemas que con tu antiguo amplificador.

Por cierto, los amplificadores de Carkit eran bastante buenos, en su día lo hablaba con algún vendedor de tiendas Hi-Fi de la calle Barquillo, de Madrid... decía que ponía la mano en el fuego sobre su calidad... tengo uno parecido de aquella época, con cerca de 40 años y que suena de fábula a día de hoy.

Veo que ya has abierto el hilo, si te parece bien a partir de ahora los comentarios los haré aquí.

MONOLITO escribió:Está muy bien este proyecto y me gusta que la gente se anime y hago sus proyectos, casi siempre suenan muy bien, nada que envidiar a marcas comerciales, y seguro que tienes menos problemas que con tu antiguo amplificador.

Por cierto, los amplificadores de Carkit eran bastante buenos, en su día lo hablaba con algún vendedor de tiendas Hi-Fi de la calle Barquillo, de Madrid... decía que ponía la mano en el fuego sobre su calidad... tengo uno parecido de aquella época, con cerca de 40 años y que suena de fábula a día de hoy.

Yo lo tuve mucho tiempo. Lo vendí a un amigo que tenia un Sony que sonaba fatal. Que buenos tiempos, que ilusión me hizo ir montandolo y sobre todo cuando lo encendí la primera vez y... funcionaba, jejeje 25 W X 2 que daban para mucho. Solo tengo fotos sacados de una revista.





url=https://servimg.com/view/20279932/80][/url]

Peret escribió:Veo que ya has abierto el hilo, si te parece bien a partir de ahora los comentarios los haré aquí.

Vale Peret. Te lo había comentado en el post de SAT.

Ya llegaron los protectores y retardo para altavoces los altavoces. Ya lo tengo todo. Ahora tengo que acabar el gabinete, hacer pruebas y montarlo todo e ir añadiendo vumetros y alguna cosilla que vaya saliendo sobre la marcha.

MONOLITO escribió:Está muy bien este proyecto y me gusta que la gente se anime y hago sus proyectos, casi siempre suenan muy bien, nada que envidiar a marcas comerciales, y seguro que tienes menos problemas que con tu antiguo amplificador.

+1

Bueno, ya probé los protectores de altavoces.
Al encenderlo parpadea un led unos segundos hasta que queda fijo y se activa el rele. No se porque cuando ya esta encendido, el led tiene un pequeño parpadeo que no es molesto pero se ve.
Por otra parte con una pila de 1,5 v. comprobé si se desconectaba y si lo hace pero no inmediatamente. O no hago yo bien el contacto, (lo hice juntando con las manos los cables a la pila) o tiene poca sensibilidad la protección DC. Con una fuente de 5 v. saltaba de inmediato. Mañana seguiré haciendo mas pruebas con esto.
También probé si tenia protección contra circuitos. Junte un cable, entre positivo y negativo de la entrada de la salida entre entrada y salida, positiva y negativa. No tiene esa protección salvo en un caso. Si pongo el multimetro en escala de continuidad entre el borne positivo de entrada y el negativo de salida  se desconecta de inmediato, pero solo con el multimetro y en esa posición. Me parece extraño a la vez que curioso.
Por otra parte hice los agujeros para las placas amplificadoras en cada radiador, pero como voy a ponerle tornillos de 3 mm, (así aprovecho uno que ya me coincidía donde quiero ponerlo
que ya tenia el radiador) tengo que hacerlo con una broca de 2,5 mm, la cual no tengo, se la hice de 2 mm para ya tener algo hecho y cuando tenga la de 2,5 mm luego ya le hago la rosca.

Buen proyecto suerte.


Donde compraste ese Soft star con interruptor

No es tan curioso que salte con el tester en continuidad
Si tiene protección contra la componente continua que probablemente será muy similar al mio y el negativo de la placa es común entre entrada y salida, cuando aplicas el tester entre un positivo de entrada y el negativo de salida lo estás aplicando a la entrada y como el tester genera corriente y tensión pues actua la protección, adjunto esquema
https://www.dropbox.com/s/783qrm1ib0cyi5f/Rel%C3%A9%20altavoz%20-%20esquema.pdf?dl=0
Si miras el esquema Q1 y Q6 detectan la componente positiva y Q3 y Q5 la negativa y actuan bloqueando la tensión de base del Darlington que controla los reles, el tuyo supongo que será parecido
Fijate que los relés solo cortan el positivo de los altavoces, el negativo va conectado a la masa del circuito y pasa directo desde la entrada a la salida

quesvi escribió:Buen proyecto suerte.


Donde compraste ese Soft star con interruptor

Gracias
Lo compre en aliexpress

https://es.aliexpress.com/item/4000134072091.html?spm=a2g0s.9042311.0.0.215763c0jQhVR2

Alguien me puede recomendar un osciloscopio barato, pero moderadamente fiable? preferentemente de estos tipo tester o portátiles. Solo lo voy a usar para medida de potencia de amplis, para ver cuando distorsiona. Estuve mirando en Amazon que los hay desde 22 € pero no se de su fiabilidad.

Otra preguntilla. Quería hacer una resistencia con hilo de nicrom, que diámetro me recomendáis para medir una potencia elevada o por lo menos para la etapa que estoy haciendo?

tengo algunas resistencias de 1 ohmio 100 watios de esas doradas, son grandecitas pero si necesitas te vendo algunas

https://es.aliexpress.com/item/4000470098042.html?spm=a2g0s.9042311.0.0.61d063c0kyyreL
Resistencias de potencia, me estoy haciendo una carga usando 4 de 2 Ohm 100 W por canal y montandolas sobre un radiador que ya no uso
https://www.dropbox.com/s/09h0dqz50vowf6h/Carga%201.jpg?dl=0
https://www.dropbox.com/s/048e7pdlew210hj/Carga%202.jpg?dl=0
Solo me falta alambrar en 2 grupos de 4 resistencias en serie para hacer 2 juegos de 8 Ohm 400 W
También puedes usar las que te ofrece Casito
Yo me gastaría el dinero y me compraría un osciloscopio de verdad, hoy en dia no son caros y por 200 € ya puedes comprar algo decente y que tenga la función FFT si quieres medir distorsión

Peret escribió:https://es.aliexpress.com/item/4000470098042.html?spm=a2g0s.9042311.0.0.61d063c0kyyreL
Resistencias de potencia, me estoy haciendo una carga usando 4 de 2 Ohm 100 W por canal y montandolas sobre un radiador que ya no uso
https://www.dropbox.com/s/09h0dqz50vowf6h/Carga%201.jpg?dl=0
https://www.dropbox.com/s/048e7pdlew210hj/Carga%202.jpg?dl=0
Solo me falta alambrar en 2 grupos de 4 resistencias en serie para hacer 2 juegos de 8 Ohm 400 W
También puedes usar las que te ofrece Casito
Yo me gastaría el dinero y me compraría un osciloscopio de verdad, hoy en dia no son caros y por 200 € ya puedes comprar algo decente y que tenga la función FFT si quieres medir distorsión

Hay que ver Peret, hasta para hacer unas resistencias de carga te queda bonito visualmente. Parece una etapa de potencia super pro, jejeje.
Y el cable de nicrom? barato no es, por lo menos el de 1mm de grosor, lo que no encuentro es la potencia que aguanta según diámetro.
Mirarë osciloscopios. Pero aun así, me gusta mas tipo tester, pero bueno de calidad tampoco quiero uno de esos grandotes. A y que tengan la funcion FFT, ok.

casito escribió:tengo algunas resistencias de 1 ohmio 100 watios de esas doradas, son grandecitas pero si necesitas te vendo algunas

Tienes un privado.

mamfmamf escribió:Ya llegaron los protectores y retardo para altavoces los altavoces. Ya lo tengo todo. Ahora tengo que acabar el gabinete, hacer pruebas y montarlo todo e ir añadiendo vumetros y alguna cosilla que vaya saliendo sobre la marcha.

Yo también me gané unas perrillas haciendo y vendiendo los Carkit de 25 y 40 W. de entonces, plato Dual y cajas Miniwatt de tres vías y graves de 10". Se oían muy bien, bastante mejor que los Sales kit.
Tengo la completa seguridad que te saldrá un muy muy buen equipo.
Pero tengo una duda, pero creo que te falta, lo que para mí es muy importante, el previo, con sus controles de tono y su loudness. ¿Vas a utilizar el antiguo?.
Yo me he construido uno que va magnífico, pero mete ruido muy fuerte al apagar y encender, como si fuera un ampli, un temporizador no lo soluciona. Tendré que ir pensando en hacerme otro.

antoito escribió:

mamfmamf escribió:Ya llegaron los protectores y retardo para altavoces los altavoces. Ya lo tengo todo. Ahora tengo que acabar el gabinete, hacer pruebas y montarlo todo e ir añadiendo vumetros y alguna cosilla que vaya saliendo sobre la marcha.

Yo también me gané unas perrillas haciendo y vendiendo los Carkit de 25 y 40 W. de entonces, plato Dual y cajas Miniwatt de tres vías y graves de 10". Se oían muy bien, bastante mejor que los Sales kit.
Tengo la completa seguridad que te saldrá un muy muy buen equipo.
Pero tengo una duda, pero creo que te falta, lo que para mí es muy importante, el previo, con sus controles de tono y su loudness. ¿Vas a utilizar el antiguo?.
Yo me he construido uno que va magnífico, pero mete ruido muy fuerte al apagar y encender, como si fuera un ampli, un temporizador no lo soluciona. Tendré que ir pensando en hacerme otro.

Pues si, ami los de Sales kit tampoco me convencían, eran muy buenos los proyectos de la revista de elecktor.
De previo estoy pensando en hacerme algún previo, pero de momento utilizare Otro Yamaha AV que tengo con salidas de previo o un Sony vintage que también poseo. Es un ampli integrado pero tiene salidas de previo.
Es raro que meta ese ruido que dices tan grande el previo al encenderlo y apagarlo. Recuerdo el Carkit que lo hacia pero bueno es un amplificador integrado y era un "paff" pero muy suave. Lo diseñaste tu o es un Kit?

Ya están hecho los agujeros y roscados para las dos placas. el anodizado del radiador se lo había lijado hace tiempo porque antes lo usaba con una etapa pro que que había metido en este gabinete. Los transistores finales tenían que estar en contacto directo con la chapa o aluminio sin mica.



Tapa superior terminada.



Tapa superior terminada. Parte interior. Aquí se ve los 50 mm que gane en anchura.
La pintura que traía de serie era una porquería. Estaba saltada por varias partes por el oxido. Luego te metían un pastón enorme porque fuera el frontal cromado. Y lo demás calidad cero.

mamfmamf escribió:

antoito escribió:

mamfmamf escribió:Ya llegaron los protectores y retardo para altavoces los altavoces. Ya lo tengo todo. Ahora tengo que acabar el gabinete, hacer pruebas y montarlo todo e ir añadiendo vumetros y alguna cosilla que vaya saliendo sobre la marcha.

Yo también me gané unas perrillas haciendo y vendiendo los Carkit de 25 y 40 W. de entonces, plato Dual y cajas Miniwatt de tres vías y graves de 10". Se oían muy bien, bastante mejor que los Sales kit.
Tengo la completa seguridad que te saldrá un muy muy buen equipo.
Pero tengo una duda, pero creo que te falta, lo que para mí es muy importante, el previo, con sus controles de tono y su loudness. ¿Vas a utilizar el antiguo?.
Yo me he construido uno que va magnífico, pero mete ruido muy fuerte al apagar y encender, como si fuera un ampli, un temporizador no lo soluciona. Tendré que ir pensando en hacerme otro.

Pues si, ami los de Sales kit tampoco me convencían, eran muy buenos los proyectos de la revista de elecktor.
De previo estoy pensando en hacerme algún previo, pero de momento utilizare Otro Yamaha AV que tengo con salidas de previo o un Sony vintage que también poseo. Es un ampli integrado pero tiene salidas de previo.
Es raro que meta ese ruido que dices tan grande el previo al encenderlo y apagarlo. Recuerdo el Carkit que lo hacia pero bueno es un amplificador integrado y era un "paff" pero muy suave. Lo diseñaste tu o es un Kit?

No quiero ensuciar este magnífico post, pero el previo me lo hice de:
https://www.eleccircuit.com/the-super-pre-tone-control-project-can-build-by-yourself/

antoito escribió:

mamfmamf escribió:

antoito escribió:

mamfmamf escribió:Ya llegaron los protectores y retardo para altavoces los altavoces. Ya lo tengo todo. Ahora tengo que acabar el gabinete, hacer pruebas y montarlo todo e ir añadiendo vumetros y alguna cosilla que vaya saliendo sobre la marcha.

Yo también me gané unas perrillas haciendo y vendiendo los Carkit de 25 y 40 W. de entonces, plato Dual y cajas Miniwatt de tres vías y graves de 10". Se oían muy bien, bastante mejor que los Sales kit.
Tengo la completa seguridad que te saldrá un muy muy buen equipo.
Pero tengo una duda, pero creo que te falta, lo que para mí es muy importante, el previo, con sus controles de tono y su loudness. ¿Vas a utilizar el antiguo?.
Yo me he construido uno que va magnífico, pero mete ruido muy fuerte al apagar y encender, como si fuera un ampli, un temporizador no lo soluciona. Tendré que ir pensando en hacerme otro.

Pues si, ami los de Sales kit tampoco me convencían, eran muy buenos los proyectos de la revista de elecktor.
De previo estoy pensando en hacerme algún previo, pero de momento utilizare Otro Yamaha AV que tengo con salidas de previo o un Sony vintage que también poseo. Es un ampli integrado pero tiene salidas de previo.
Es raro que meta ese ruido que dices tan grande el previo al encenderlo y apagarlo. Recuerdo el Carkit que lo hacia pero bueno es un amplificador integrado y era un "paff" pero muy suave. Lo diseñaste tu o es un Kit?

No quiero ensuciar este magnífico post, pero el previo me lo hice de:
https://www.eleccircuit.com/the-super-pre-tone-control-project-can-build-by-yourself/

Puede ser cosa de la fuente de alimentación que le pusiste. Haber, yo no soy ningún entendido en electrónica, quiero decir que mi nivel es básico. Hago chapuzillas y voy haciendo sobre la marcha. Por ponerte un ejemplo de un retardador de encendió Cebek hice un arrancador lento para un ampli rotel que me tiraba el automático de mi antigua casa, que tenia muy poca potencia contratada. Sustituyendo el rele por uno mas potente y añadiendo unas resistencias para atenuar el pico de encendido ya no tuve problema. Algunos amigos míos y de mi hermano y con el boca a boca, hice unos cuantos para sus amplis y etapas que también eran Rotel, Vincent etc. Por 100 € que les cobraba ya con caja, botón de encendido macho y hembra de corriente, me saque un dinerillo. Te quiero decir con esto que si tengo tu preamplificador delante y voy comprobando algunas cosilla, pues seguramente conseguiría que que no pegara ese petardazo al arrancar y apagar. O a lo mejor no, jejeje.
Y no digas lo de ensuciar mi post ni ningún otro, aquí se esta para preguntar, aprender y enseñar en la medida de lo posible.

Vaya fallo que tuve, hice los agujeros para las placas al lado contrario de donde pensaba ponerlas. Ahora que esta armado el gabinete lo pude comprobar y si las pongo así no me cojen los toroidales. Mañana toca volver a desarmar y hacer los agujeros en su sitio.

no me ha llegado el privado...., donde lo has mandado?

casito escribió:no me ha llegado el privado...., donde lo has mandado?

Lo mande por MP, lo hice ahora otra vez, incluso por email pero no me sale ami tampoco en mensajería. No se porque.

Ya va cojiendo forma. Placas ya montadas donde quería y también los dos grupos de condensadores.
