GUERRA CIVIL JAPONESA DEL AUDIO (70,s 80,s)

NEC-AUTHENTIC


Al igual que otras grandes compañias japonesas NEC también tuvo su división de audio.
Complicado encontrar datos sobre los giradiscos de esta marca que no aterrizó practicamente en el mercado europeo aunque si en el americano
Algunos platos NEC también se pueden encontrar con la marca MCS (modular components systems)

NEC P-26 BROADCAST TURNTABLE 1954 1.100.000 Y


Incluyo esta maravilla para dejar claro que esta marca no entró en la guerra comercial de loa años 70-80 con otros grandes japoneses pero fue y es un gigante del audio japonés además de otras cosas.

Este giradiscos hecho exclusivamente para emisoras de radio es para muchos el mejor aunque es complicado compartir tal afirmación, lo que si es cierto es que fue una máquina increíble para la época. En estas fotos podemos ver uno reconstruido. Una barbaridad, no se me ocurre otra cosa.







EL MOTOR!!












NEC AUP-8300E (tracción directa bloqueda por cuarzo) año?. precio?















NEC AUP-7000FE  Authentic series (direct drive) año?. precio?
Giradiscos totalmente automático con control de velocidad y regulación estrobo.




NEC P580LE (direct drive) año?.precio?

Giradiscos tangencial.

trocri escribió:NEC-AUTHENTIC


Al igual que otras grandes compañias japonesas NEC también tuvo su división de audio.
Complicado encontrar datos sobre los giradiscos de esta marca que no aterrizó practicamente en el mercado europeo aunque si en el americano
Algunos platos NEC también se pueden encontrar con la marca MCS (modular components systems)

NEC AUP-8300E (tracción directa bloqueda por cuarzo) año?. precio?

Idéntico (solo cambian de sitio las perillas de velocidad) al Metz Mecasound TX 4963 que le regalé a un amigo. Quien me lo vendió me dijo que lo compró en el 83.

TEAC-TASCAM-ESOTERIC

Teac es otro de los monstruos del audio dentro de esta guerra aunque como ya vimos anteriormente en otras marcas los esfuerzos se centran en otro tipo de electronicas y no precisamente en giradiscos. Aunque no utilicen este tipo de arma para su guerra competitiva ya que no es precisamente su fuerte, si que tienen alguna bombita guardada


TEAC TN-400 (direct drive) 1973. precio 55800 yenes

El increíble servomotor TEAC DC fue diseñado para reducir Fluctuación y trémolo y el contacto directo entre el motor y el enorme plato de aluminio fundido prácticamente elimina las fluctuaciones en el motor.





























Observar en este despiece la tecnología de principios de los 70. Es increible que Teac no continuara desarrollando giradiscos, mimbres tenía y muchos.




Este giradiscos fué competencia directa del Technics SP-10, aunque es un gran giradiscos quedó claro que el SP-10 quedó vencedor.

-Sistema de accionamiento. transmisión directa
-Motor. 20 polos 60 ranura ultra baja velocidad del servo motor de corriente continua
-Rango de ajuste de la velocidad de rotación. ± 4%
-Características de puesta en marcha. Dentro de 3/4 de rotación (331 / 3rms)
-Fluctuación y trémolo. 0,03% (WRMS)
-Relación de SN. 60dB
-Dimensiones externas. 324W × 121H × 370Dmm
-Peso. 8.5kg

Javilon64 escribió:

trocri escribió:NEC-AUTHENTIC


Al igual que otras grandes compañias japonesas NEC también tuvo su división de audio.
Complicado encontrar datos sobre los giradiscos de esta marca que no aterrizó practicamente en el mercado europeo aunque si en el americano
Algunos platos NEC también se pueden encontrar con la marca MCS (modular components systems)

NEC AUP-8300E (tracción directa bloqueda por cuarzo) año?. precio?

Idéntico (solo cambian de sitio las perillas de velocidad) al Metz Mecasound TX 4963 que le regalé a un amigo. Quien me lo vendió me dijo que lo compró en el 83.

Información correcta y no la adjunté ya que METZ es una marca alemana que como otras muchas fabricaban platos con licencias japonesas.
Un saludo

Más que fabricarlo, en este caso ensamblaba con ligeras modificaciones.

Javilon64 escribió:Más que fabricarlo, en este caso ensamblaba con ligeras modificaciones.

me gusta mas tu otro avatar javi ,no veas el hilo que te estas currando ,me tienes negroooo

Hola José, en este foro soy pudoroso pero igual algún día pongo otro parecido al de allí.
El hilo se lo está currando trocri, yo no y es de agradecer el curro que se está dando.

un saludo.

Creo que es de justicia que aquí aparezca un plato verdaderamente importante del audio japonés creado por el genio de Mr. Teragaki



SEIKO-EPSON



SEIKO EPSON Σ5000 II (idler drive) 1997 3.200.000 yenes

No, no estuvo este plato en la guerra pero si estuviera seguro que sería uno de los mejores.
Un giradiscos sorprendente traccionado por rueda loca, posiblemente el mejor idler drive de la historia.
Solo se hicieron 30 unidades y como dije lo diseñó y construyó el número uno en construir impresoras de alta resolución para Epson el señor Takeshi Teragaki. Sorprendentemente el grupo Epson invirtió 5 millones de dólares en el proyecto de la serie Sigma.























































SEIKO-EPSON Σ2000





















Otras realizaciones del del señor Terakaki.


Teragaki Labo

trocri escribió:http://www.teragaki-takeshi.jp/works/players.html

Sacado de esa página:



¿Qué tal hará los expresos?

Hace unos 3 meses me he hecho con un combo Accuphase c230 y P266 y estoy que no quepo en mi...

Además tego por ahi un par de Sansuis.

Pero ya nos tocará hablar de amplis.

Lo malo de estos platos es que son difíciles y caros de encontrar por aqui, ya ha he curioseado desde hace meses por ebay y páginas europeas y el mercado es bastante minoritario.

Saludos de otro enamorado de la tecnología de la época japonesa.

trocri escribió:Probablemente me queden platos sin poner en este hilo pero creo que los que aquí salen son los mas importantes y los que hicieron historia sin ninguna duda.
Los que me conocen saben que el audio de esta época y sobre todo japonés me pone las pilas y mucho. Soy un arduo defensor de estas tecnologías que para nada están desfasadas viendo muchos de los platos actuales, es mas creo que algunos son muy superiores a los actuales y el motivo está mas que claro. La inversión y el desarrollo datan de esa época, estos si que tienen la disculpa en muchos casos de sus elevados precios, los de hoy en dia me da que no.
Creo que es de justicia que aquí aparezca un plato verdaderamente importante del audio japonés creado por el genio de Mr. Teragaki



SEIKO-EPSON

SEIKO EPSON Σ5000 II (idler drive) 1997 3.200.000 yenes

No, no estuvo este plato en la guerra pero si estuviera seguro que sería uno de los mejores.
Un giradiscos sorprendente traccionado por rueda loca, si idler drive como a mi me gustan.











http://www.teragaki-takeshi.jp/works/players.html

Uno de los más bonitos que has puesto.

Los contrapesos del brazo me recuerdan al Michel Focus One.

¿Porqué te gusta el "idler drive"?, cuando hay muchos detractores. Además parece ser que la mayoria que los fabricantes prefieren la tracción por correa... ???

SONY FALCON SERIES  AÑO 1979


















SONY FALCON 20-FB








SONY FALCON GG-15F

Los reel son otra de mis fuentes favoritas y posiblemente la que reproduzca el sonido analógico mas puro incluso superior al vinilo. Esto es evidente ya que las copias master se realizaban inicialmente en este soporte fuente.


PIONEER


PIONEER RT-909   (1979-84)




Para mi gusto el Reel mas bonito esteticamente. Tal vez mecanicamente hablando no sea el mejor pero mantiene un equilibrio de trabajo mas que correcto. Su cotización hoy en dia en el mercado de segunda mano es altisima.

-Drive system : 1x frequency-controlled DC
closed-loop dual capstan tape drive
2x logic controlled reel motors
-Heads :
1x 4TR/2CH PB
1x 4TR/2CH REVERSE PB
1x 4TR/2CH REC
1x 4TR/2CH ERASE
-Speeds : 19 + 9,5 cm/s.
-Wow and Flutter :
± 0,12% (19cm/s)
± 0,16% (9,5cm/s)
-Frequency response :
20Hz...28Khz (19cm/s, DIN)
20Hz...18Khz (9,5cm/s, DIN)
-S/N ratio : >60dB (DIN unweighted)
-THD : <1%
-Dimensions :
48 x 34 x 31,8cm
-Weight :
21,5kg.
















Operating Instructions:

http://pioneer.pytalhost.eu/RT909/









Pioneer RT-707  (direct drive) 1977. precio 128000 yenes

Pequeño pero matón, también un reel precioso. Uno de los reels mas vendidos del historia un verdadero best seller e igual que su hermano mayor con una buena cotización en el mercado de segunda mano.
Dispongo de uno y puedo asegurar que de pequeño tiene poco, es un verdadero tanque.



















-Motors :
1x Direct-Drive FG-servo for capstan
2x 6-pole inner-rotor induction for reels
-Speeds :
9,5cm/s
19cm/s
-Frequency response :
20Hz...28Khz (19cm/s)
30Hz...20Khz (9,5cm/s ; ± 3dB)
-Wow & flutter :
0,05% (WRMS, 19cm/s)
-Bias :
125Khz
-S/N ratio :
58dB
-THD :
< 1%
-Crosstalk :
> 50dB
-Channel separation :
> 50dB
-Erasure ratio :
> 70dB
-Dimensions :
48 x 23 x 36cm
-Weight :
19,3kg.

Gracias.
Un post fabuloso, con mucha información, y fotografías, de unas máquinas impresionantes.
La Alta Fidelidad japonesa sorprende por su alta tecnología, muchas veces única y adelantada a su tiempo, por sus originales propuestas, y por su gran calidad.
Estoy deseando llegar a los amplificadores y altavoces.

Una puntualización: yo creo que el MiniDisc fue un éxito, aunque poco longevo. El que realmente fracasó fue el DCC de Philips. El MiniDisc incluso fue bastante usado en el ámbito profesional.

xavi... escribió:Gracias.
Un post fabuloso, con mucha información, y fotografías, de unas máquinas impresionantes.
La Alta Fidelidad japonesa sorprende por su alta tecnología, muchas veces única y adelantada a su tiempo, por sus originales propuestas, y por su gran calidad.
Estoy deseando llegar a los amplificadores y altavoces.

Una puntualización: yo creo que el MiniDisc fue un éxito, aunque poco longevo. El que realmente fracasó fue el DCC de Philips. El MiniDisc incluso fue bastante usado en el ámbito profesional.

El minidisc fué un fracaso a nivel comercial ya que las compañias discograficas se centraron practicamente en el cd. El minidisc al igual que el DAT el DCC de Philips o el ADAT se utilizaron mucho mas como bien dices en el mundo profesional aunque si es cierto que el DCC fué el bluff mas grande.
Un saludo

TECHNICS

Cada compañia tuvo su supuesta arma definitiva y en cuanto a reels Technics tuvo esta maravilla.



Technics RS-1800   precio. una locura de 950000 yenes


















Observese aquí formando parte de un equipo de ensueño junto a unas increibles cajas de la serie 10000 un Sp-10 o la mareante amplificación de la que hablaré mas tarde A1 y A2







TECHNICS RS 777 (1978-1982) direct drive quartz lock 198.000 Y

Volvemos al tema tamaño. Pequeño, pequeño pero con unas características técnicas que ya quisieran otros grandes. En este caso, el tamaño no es importante.

SONY

Como ya dije mas de una vez esta es la marca de las marcas. Sony fué bueno en todo, inventó, desarrolló y vendió mas que ninguna otra. Tuvo sus series asequibles y sus series fuera de parámetros. Tuvo sus bestsellers y las pifias mas grandes, por eso fué lo máximo en este mundillo.
No iba a ser menos en sus series Open Reel y aquí una muestra de ello.

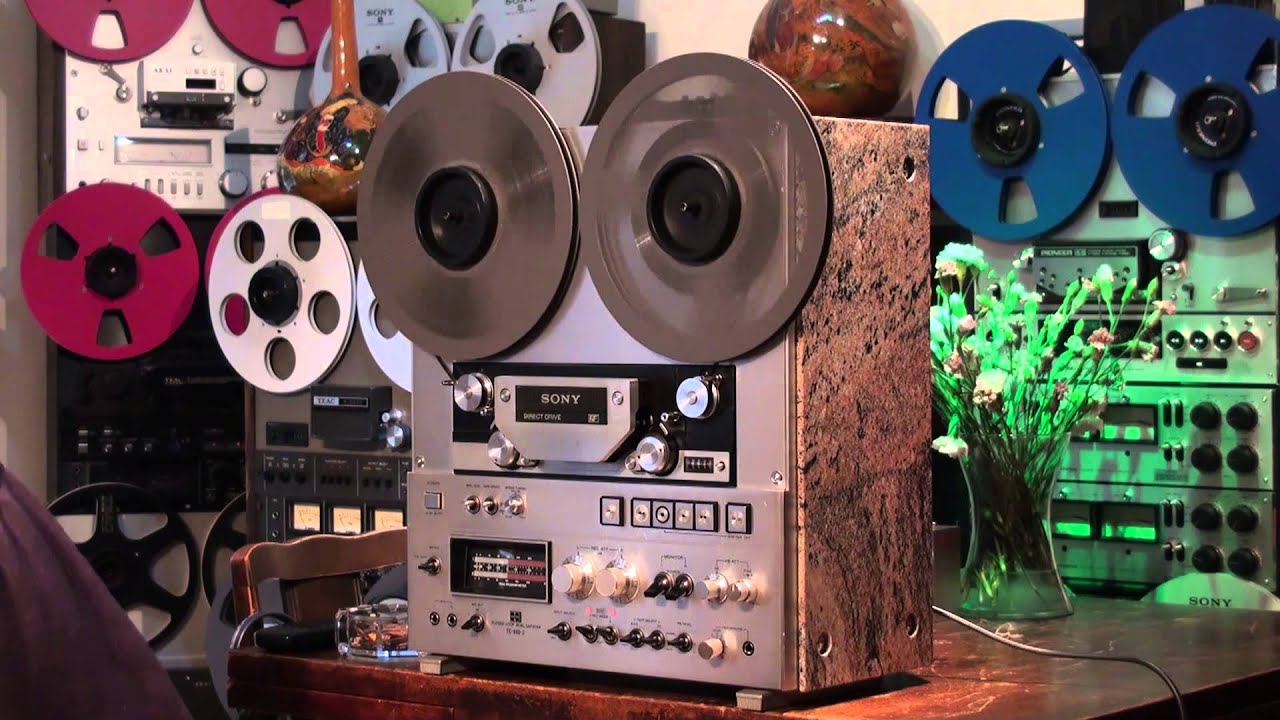

Sony TC-880-2 (direct drive) 1974 precio 550000 yenes

Además de toda su increible mecanica fué el primero con esos increibles vumeters. Este reel fué un alarde en su momento, tal despliegue tecnológico se traduce en ese precio sideral solo al alcance de unos pocos.
Para entendernos estamos ante una tremenda maquina donde un cabrestante es la extensión del motor servo-controlado y el otro cabestrante está conectado a través de un volante de inercia accionado por correa. El resultado es una mecánica simple de circuito cerrado de doble cabezal móvil consiguiendo un Wow and Flutter de 0.02%. impresionante!. Queda claro que los Open Reel son los reyes del sonido analógico.
Aunque la producción se mantuvo hasta 1980 no se construyeron muchos. Según distintas webs especializadas en estas fuentes se cree que no llegaron a 1000 unidades.


































++Motors :
1x DC Servo (dual capstan)
2x 8-poles DC (reels)
++Heads :
1x F&F (record)
2x F&F (play)
1x erase
++Tracks :
2 (record)
2 / 4 (play)
++Bias :
160Khz
++Speeds :
38cm/s
19cm/s
++S/N ratio :
65dB
++Crosstalk :
55dB (1Khz)
++Frequency response :
20Hz...40Khz (38cm/s ; ± 2dB ; FeCr)
25Hz...30Khz (19cm/s ; ± 2dB ; FeCr)
25Hz...35Khz (38cm/s ; ± 2dB ; SLH)
25Hz...25Khz (19cm/s ; ± 2dB ; SLH)
25Hz...30Khz (38cm/s ; ± 2dB ; Norm)
25Hz...20Khz (19cm/s ; ± 2dB ; Norm)
++Wow and flutter :
0,02% WRMS (38cm/s)
0,03% WRMS (19cm/s)
± 0,03% DIN (38cm/s)
± 0,04% DIN (19cm/s)
++THD :
0,5%
++Dimensions :
46,5 x 51,5 x 26,5cm
++Weight :
36,5kg

AKAI

Este es el elemento donde Akai fué practicamente el Rey. No hubo marca japonesa que tuviera tal cantidad de modelos y con tanta calidad ya que tanto Sony como Technics (los que nombro anteriormente en el hilo) aunque tuvieron dos reels superiores a cualquier Akai no se prodigaron tanto en cantidad de modelos. Como vimos antes cada marca tiene su elemento fuera de parametros, pero Akai tuvo gran cantidad de best seller aunque solo voy a poner los que en mi opinión son los mas conocidos.

Akai GX-747dbx (direct drive) 1982 precio 220000 yenes y 4000 yenes mas el de color negro.


Este es simplemente una evolución del magnífico GX-747 pero añadiendole el sistema de reducción de ruido dbx.
Aunque es un Open Reel impresionante es una evolución de otra evolución, es decir: Primero fué el 635 luego el 646 y finalmente el 747, vamos que no se rompieron la cabeza con el diseño. El motivo es el declive de esta maravillosa fuente es que el Cassette estaba en pleno apogeo y el cd acababa de nacer, no habia necesidad de invertir mas. Nos engañaron como chinos con la comodidad y la calidad de sonido destronando a la mejor de las fuentes.
Lo mas llamativo con diferencia de otros modelos es la funcionalidad del sistema dbx ya que los resultados en el sonido son espectaculares.
Se hicieron dos modelos en color negro o plata y también con vumeters clasicos de aguja o de leds (747 sin dbx).
Opcionalmente se podia equipar con el mando a distancia  RC-21












*Track system : 4-track / 2-channel stereo
*Reels : 26cm max.
*Tape speed : 19cm/s & 9,5cm/s.
*Wow & flutter : < 0,03% (WRMS, 19cm/s)
                       < 0,04% (WRMS, 9,5cm/s)
*Frequency response : 25Hz...33Khz (±3dB, 19cm/s, EE tape)
                               25Hz...25Khz (±3dB, 9,5cm/s, EE tape)
*THD : 0,4% (1Khz)
*S/N ratio : > 65dB (19cm/s, dbx OFF)
*Heads : 2x GX recording head
               2x GX playback head
               2x GX erase head
*Motors : 1x AC servo for capstan / 1x CPG AC servo for capstan
               2x DC motors for reel drive
*Dimensions : 44 x 49,3 x 25,6cm
*Weight : 23,2kg.


Akai GX-77 año 1981

Este Reel fué premiado por su diseño. Con el se termina practicamente el reinado de Akai (Mitsubishi le mete mano) y lo hace de un modo espectacular por su como dije diseño y tamaño compacto. El GX 77 se vendió como churros ya que por su tamaño era aceptable en el ámbito doméstico y además seguia manteniendo una mas que buena calidad de sonido. Sin embargo la terminación era mas cutre que la de sus hermanos mayores, demasiadas partes plasticas para abaratar el producto. Aunque en el mercado de segunda mano se cotiza bastante bien el hecho de que el plastico se estropea mas fácilmente que el metal es el motivo del mal estado externo que se les suele ver.
Este modelo es practicamente el fin de Akai en el mundo de la alta fidelidad.


























*Heads : 2x GX for play
               2x GX for record
               2x ferrite for erase
*Motors : 1x FG DC-servo for capstan (DD)
               2x DC for reel tables (belt)
*Speeds : 19 cm/s (± 0,8%)
               9,5 cm/s (± 1,0%)
*Wow & flutter : ± 0,045% (19cm/s ; WRMS ; peak)
                       ± 0,065% (9,5cm/s ; WRMS ; peak)
*Frequency response : 25Hz...33Khz (± 3dB, 19cm/s, EE tape)
                               25Hz...25Khz (± 3dB, 9,5cm/s, EE tape)
*THD : 0,5% (1Khz)
*S/N ratio : 63dB (EIAJ)
*Dimensions : 44 x 24,4 x 22,7cm
*Weight : 17kg.

Preciosas máquinas. Lástima que no haya "software" para disfrutarlas (al menos para la música que yo escucho).

TEAC

Otra de las grandes marcas japonesas que realizaron fantasticos Open Reel.
Solo voy a poner un par de modelos aunque evidentemente hay muchos mas pero para no liarme voy a poner uno de los mas famosos junto a uno de los ultimos.
El modelo A-3340 se hizo famoso gracias a Mike oldfield ya que en ellos masterizó sus para mi mas famosos trabajos sobre todo Hergest Ridge con su increible tormenta eléctrica de 90 guitarras eléctricas en pistas múltiples.
En 1972 TEAC comercializa sus reel de 4 canales (cuadrafónico) para su uso como grabadoras multipista. Practicamente generalizó nuestras casas como estudios de grabación, algo impensable hasta aquel momento ya que su precio de 1000 dólares de la época eran digamos alcanzables para los mortales comunes.

TEAC A 3340. (1x dual-speed hysteresis sync for capstan, 2x eddy current induction for reels) 1972. Precio 1000$
















TEAC X 2000R (direct drive) 1984 precio 239.000 yenes.

Posiblemente uno de los ultimos reels japoneses. Según sus caracteristicas fué una buena máquina ya que junto a sus cabezales de cobalto amorfos para grabación y reproducción y cabezales de ferrita para borrado se sumaba el sistema de reducción de ruido dbx, consiguiendo una impresionantes prestaciones.
Si el reel era de color negro se denominaba TEAC X 2000R BL













Aquí una foto de sus cabezales.

CAJAS ACUSTICAS



TECHNICS

Poco que decir de este monstruo japonés que por suerte vuelve a renacer.

Technics SB-10000  1977. Precio 1.200.000 yenes

Cuando veo esto me quedo sin habla, de esta super serie de Technics ya puse anteriormente las fuentes, mas adelante tocan las amplificaciones.
Las especificaciones son monstruosas. No confundir con otras increibles cajas mucho mas actuales las SB M10000
















+System :                 3-way bass-reflex
+Nominal impedance : 6 Ohm
+Maximum input power : 300W
                                 200W (DIN, RMS)
+SPL :                         95dB / W / 1m
+Crossovers :          700Hz
                                 6,5Khz
+Dimensions :         111,5 x 120 x 70,5cm
+Weight :                 140kg







Aquí unas del restaurador japo KENRICKSOUND





Technics SB-9500

YAMAHA

Una de las grandes marcas todoterreno abarcando fuentes, amplificaciones y cajas acústicas.
Tengo que aclarar que esta guerra finaliza mas o menos a mediados de los ochenta. El motivo es la desaparición de algunas marcas consumidas por la guerra o invadidas y absorbidas por otras.
Comprendo que hay material posterior a esto pero ya perteneciente a otra época de ahí que no aparezcan.



YAMAHA NS-1000 1974-1995. 145.000 Y

Una caja magnifíca que tuve la oportunidad de ver y escuchar.




























-Maximum input : 100W
-Rated input (JIS) : 50W
-SPL : 90dB /W /m
-Frequency response : 40Hz...20Khz
-Resonance frequency : 40Hz
-Impedance : 8 Ohm
-Repartee : 500Hz
                       6Khz
-Network : 3-way, 12dB/oct.
-Mid-range level control : ± 3dB continuous
-Treble level control : ± 3dB continuous
-Tweeter : 3cm (JA-0513)
-Mid-range : 8,8cm (JA-0801)
-Woofer : 30cm (JA-3058)
-Dimensions : 39,5 x 71 x 36,9cm
Weight : 39kg

Troci, en dos palabras im- presionante. Un gran trabajo.
Yo tambien espero impaciente cuando empieces con los amplis.
Ya estoy disfrutando con las cajas acusticas. Muy bueno.
Saludos,

Femardi

Enhorabuena por el hilo, impresionante material el que nos muestras y que nos recuerda con nostalgia aquellos buenos y viejos tiempos del audio analógico elevado a su máximo nivel.
Saludos... y a seguir...

Pornografía vintage al mas alto nivel.
Impresionantes, esas SB10000.

reservado
