Re: ODAC, el DAC USB diseñado por NwAvGuy

kirkan Miér 14 Nov 2012 - 22:38

Maty mira esta fuente:
ODAC, el DAC USB diseñado por NwAvGuy - Página 4 5266_PSUS2_1

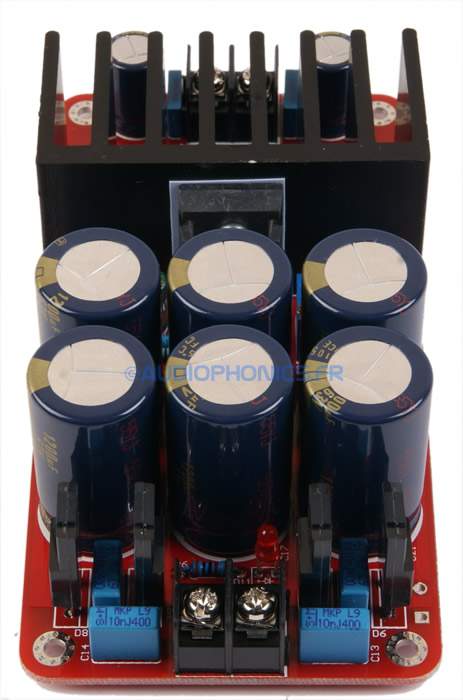

ODAC, el DAC USB diseñado por NwAvGuy - Página 4 5266_PSUS2_2

Se puede ajustar entre 4 y 24V coste 25€

Caractéristiques :

4 diodes BYR29 F
6 Condensateurs PANASONIC FC 1200uF/63V Low ESR (105°)
Régulateur de Tension LINEAR TECHNOLOGY LT1083 5A
2 Condensateurs PANASONIC FC 330uF/35V
6 Condensateurs MKP
Résistance de décharge intégrée
Tension de Sortie ajustable au moyen d'un potentiomètre + jumper : (La tension du transformateur devra correspondre)
Jumper On : Ajustable de 4 à 14V
Jumper Off : Ajustable de 14 à 24V
Sortie optionnelle (pastille +V (à coté du GND ): tension redressée mais non régulée)
Spécifications :

Tension de Sortie : 12V
Régulation de la tension : 0.01%
Puissance Maximale : 30 à 60 W
Dimensions : 120 x 60 x 34mm
Poids : 260g
Tension du transformateur : 4 à 24V AC (12V AC pour utilisation en 12V)

El toroidal 15,90€

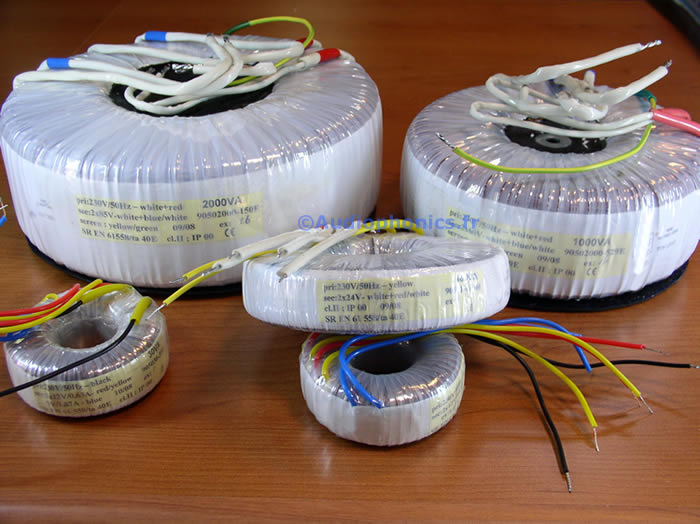

ODAC, el DAC USB diseñado por NwAvGuy - Página 4 Toriques_1

Puissance 30VA
Primaire 230V - Secondaire 5V (3A) + 12V (1A)
Dimensions : 75 x 30 mm
Sorties sur fils souples
Vis et plaque de montage fournie
Poids : 0.5Kg

No es un coste muy elevado y es una fuente de nivel, lineal y filtrada.

Otra opción 12,90€ pero menos elaborada y la diferencia no es mucha:
ODAC, el DAC USB diseñado por NwAvGuy - Página 4 6684_AMCLOWVOLTREG_2

ODAC, el DAC USB diseñado por NwAvGuy - Página 4 6684_AMCLOWVOLTREG_2

Ampérage : maximum 5A
Voltages de sortie : de 1.5 à 30VDC
Régulation : LM1048 low drop out (régulation de ligne 0.015%, régulation de charge :0.1 %, ripple rejection 75dB et bruit de sortie RMS 0.003%)
Composants de qualité : BHC Aerovox, Nichicon , Wima ...
Dimensions : 100 x 43 x 2.4 (H) mm
Poids : 100 g

Todo ello se consigue en http://www.audiophonics.fr/kits-modules-diy-alimentations-c-23_108.html

Saludos!
Saludos!

maty Miér 14 Nov 2012 - 23:45

De subjetivas nada, muy apreciables incluso alejándome. Es alucinante el detalle que ofrecen las cajas del RK7, incluso a 2,5 m de distancia (la clásica y la ópera que he escuchado estos días me gustaba más en campo lejano). Por cierto, antes he escuchado un duelo de La Voz y sonaba fantástico con las Denon. He de controlar un poquito más los graves pero casi están a punto.

En cuanto a los integrados, la pinta es fantástica y el precio es apabullante por bajo. Encima los componentes son de calidad, al menos los que tengo controlados. Supongo que vendrá sin montar, por el precio tan ridículo. ¿O depende del kit?

¿Cajita?

maty Sáb 17 Nov 2012 - 11:05

-> http://www.hydrogenaudio.org/forums/index.php?showtopic=67373

Tenía instalada la versión 0.7.9 del plugin resampler (SoX). Tras actualizar a la nueva 0.8.1 (13 Nov 2012) he obtenido una nueva mejora de sonido, desapareciendo ese ruidillo de fondo que detectaba tras su uso. Ha desaparecido. Digamos que es como si el estéreo fuese más amplio, tipo surround pero sin la pérdida de volumen ni distorsiones que implica. Y los bajos más contundentes permanecen.

Este tema es magnífico: Rare Earth - Ma (1973) (Vinyl, **********) {24-96} [FLAC]
ODAC, el DAC USB diseñado por NwAvGuy - Página 4 Foobar2000-Rare_Earth-Ma-components-SoX_resampler

ODAC, el DAC USB diseñado por NwAvGuy - Página 4 Foobar2000-Rare_Earth-Ma-components-SoX_resampler

Por si interesa, se utilizó el ADC/DAC RME Fireface UC.

Flick4 Mar 20 Nov 2012 - 17:32

kirkan escribió:

..... mis impresiones sobre el ODAC son que es un dac que está a la altura de máquinas que multiplican su precio por 10 o 15 veces, y no es una exageración, se basa en comparativas que he podido ir efectuando.....

Estas seguro que no es un poco exagerado? He leido comparativas y este DAC mejoraba a algunos de 300 euros, pero de ahí a que se iguale con DAC's de 1500 o más... veamos, si es cierto, todo el que se compre un DAC para USB de menos de 2000 euros está tirando el dinero, pudiendo comprarse uno de solo 150 que le iguala en prestaciones. No quiero decir que sea verdad o no, simplemente es lo que se desprende de esa afirmacion.

kirkan escribió: sabiendo que quizás con 7 volts aún se mejore más me planteo el cambiar de modelo de alimentación ...... voy a investigar la posibilidad de alimentar a 7v y a buscar una fuente competente.

Sigo con su evolución y comentarios

Estaremos a la espera... por 150 euros sería un chollazo. Por cierto, podrías describir su sonido en comparación con otros DAC, equilibrio tonal, brillo, calidez, detalle, resolucion, timing, dureza, dinámica, etc...

doybph Jue 29 Nov 2012 - 15:05

maty escribió:Rectifico lo de ayer, se nota mucho el ASIO con las músicas que tengo para las pruebas y otras que he estado escuchando estos días.

Hola maty, me puedes indicar que versión / Driver de ASIO has hecho funcionar con ODAC.

Me acaba de llegar un ODAC. Tengo el ASIO4ALL V2 instalado. Foobar solo me da la opcion "ODAC" NO "ASIO4ALL" como veo que te aparece a ti en una de las capturas.

A ver si me puedes ayudar.

Así prodré comprar de igual a igual con UNA CAKEWALK UAX-25

Thanks!

maty Jue 29 Nov 2012 - 16:27

La última, 2.11 beta 1.

-> http://www.asio4all.com/

Recuerda que el ODAC sólo tiene salidas y no entradas (ADC). Para que acepte ASIO tienes que desmarcar la entrada [ ] In
ODAC, el DAC USB diseñado por NwAvGuy - Página 4 Foobar2000-Output-ASIO-asio-conf

ODAC, el DAC USB diseñado por NwAvGuy - Página 4 Foobar2000-Output-ASIO-asio-conf

Nota: tras unos días de pruebas con músicas que tengas muy escuchadas cuéntanos qué te parece el pequeñín, aka ODAC.

¿Dónde lo has comprado? ¿Salidas RCAx2 o minijack?

doybph Vie 30 Nov 2012 - 10:29

maty escribió:La última, 2.11 beta 1.

-> http://www.asio4all.com/

Recuerda que el ODAC sólo tiene salidas y no entradas (ADC). Para que acepte ASIO tienes que desmarcar la entrada [ ] In

Nota: tras unos días de pruebas con músicas que tengas muy escuchadas cuéntanos qué te parece el pequeñín, aka ODAC.

¿Dónde lo has comprado? ¿Salidas RCAx2 o minijack?

Probaré el fin de semana.

Tengo curiosidad si la combinación [NAIM XS + ODAC] supera a la combinación [NAIM XS + NAIM CD5XS] Cool

ODAC RCAx2
Suiza
121€
[Cable con ferrita no funciona] Sad

maty Vie 30 Nov 2012 - 11:00

Raro lo del cable. Coméntaselo a Stefan para que te envíe otro.

audiohummadrid Mar 4 Jun 2013 - 17:35

Cierto lo del cable, a mi me acaba de llegar y no funciona, he puesto el del disco duro externo y perfecto.
Por cierto, me interesa el tema de la alimentación externa ¿podéis ir comentando avances?

Un saludo.

franjvn Mar 4 Jun 2013 - 20:07

Buenas, acabo de adquirir una Asus Xonar DX, mejoraría el sonido adquiriendo un O-dac? Es que viendo las especificaciones de los DAC económicos son peores que los de la tarjeta, pero no se si al ser interna, todo lo ganado en especificaciones se pierde en rudio metido por el sistema.

PD: Y si es así, cual es mejor el Head-N-HiFi o el Epiphany?
