Duda en ajuste brazo SME 3009 S2 improved

Tengo una duda que no sé bien cómo resolver. El problema es que la altura del brazo sobre disco es mínima con la palanca del elevador hacia arriba, de tal forma que casi está en contacto. Aún así se ve paralelo el brazo cuando apoya la aguja en el disco. Mi pregunta es si hay que elevar el brazo o hay otra forma de hacer que cuando la palanca del elevador esté arriba haya más distancia. Si alguien me puede ayudar, y mejor si es con imágenes de qué tornillos tocar, le estaría muy agradecido.

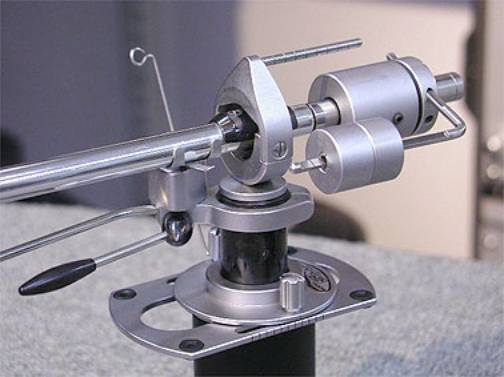

El brazo lo sujeta un "pilar" , el cilindro negro que se vé.



Ese pilar puedes ajustarlo más o menos alto, a conveniencia del usuario. Creo que con eso resuelves la pega.
También podría ser que necesite cambiar el aceite del hidráulico que eleva el brazo, eso no se como se hace.

Saludos

Gracias por la explicación y la imagen. Perdona mi ignorancia, pero ¿cómo lo ajusto con el cilindro negro? ¿Es en el tornillo que se ve justo detrás de la palanca del elevador?

Busca el manual.

Sinó està en la web de SME, seguro que està en vinyl engine

MERIDIAN escribió:Busca el manual.

Sinó està en la web de SME, seguro que està en vinyl engine

Tengo el manual, pero no pone cómo hacer el ajuste de la altura del brazo sobre el vinilo con la palanca elevada.

Levanta el brazo con el mecanismo, luego sube el pilar un poco hasta que la aguja no toque el disco.

Saludos

Buenaaaaaaas...

Según la foto, creo que el tornillo marcado en rojo es el que sujeta el conjunto de elevador y "armrest", deberías mover solo esa pieza un poco para arriba para tener mas distancia al vinilo cuando esté el brazo elevado, si lo subes demasiado puede pasar que al bajar el brazo la aguja no toque el vinilo.
El "collar" marcado en verde debería tener un tornillo pequeño por la parte de atrás para subir o bajar el pilar, si el brazo está paralelo cuando la cápsula lee el vinilo, no deberías tocarlo.


Comprueba todo antes de hacer algo. Suerte.
C.K.

Si el brazo está paralelo cuando apoya no tiene sentido variar la altura en el eje, debería hacer subir solo el punto de apoyo del elevador.

ChijiroKuro escribió:Buenaaaaaaas...

Según la foto, creo que el tornillo marcado en rojo es el que sujeta el conjunto de elevador y "armrest", deberías mover solo esa pieza un poco para arriba para tener mas distancia al vinilo cuando esté el brazo elevado, si lo subes demasiado puede pasar que al bajar el brazo la aguja no toque el vinilo.
El "collar" marcado en verde debería tener un tornillo pequeño por la parte de atrás para subir o bajar el pilar, si el brazo está paralelo cuando la cápsula lee el vinilo, no deberías tocarlo.


Comprueba todo antes de hacer algo. Suerte.
C.K.

Debería de ser como bien te dice el compañero..pero yo he tenido ese brazo,y creo (aunque no me acuerdo muy bien)que el pilar tiene rosca y para subir la pieza mencionada no basta con aflojar ese tornillo,creo que había que girar en un sentido o en otro según lo que se quiera hace (subir o bajar)pero como he dicho no estoy seguro del todo.En todo caso si aflojando el tornillo no sube ni baja,prueba como te digo.
Un saludo.
Alex.

Franciscojavier escribió:Si el brazo está paralelo cuando apoya no tiene sentido variar la altura en el eje, debería hacer subir solo el punto de apoyo del elevador.

Así es,solo tiene que mover la abrazadera del elevador,no el pilar del brazo.
Saludos.
Alex.

Franciscojavier escribió:Si el brazo está paralelo cuando apoya no tiene sentido variar la altura en el eje, debería hacer subir solo el punto de apoyo del elevador.

Estaba hablando de dos cosas, claro que no tiene que tocar el pilar si el brazo está paralelo al vinilo cuando lee, solo hay que tocar el conjunto del elevador y "armrest".
Según he visto en varios manuales (vnyl engine) y como hay varios modelos de 3009 y en la foto solo se ve un lado, vamos aconsejando con lo que hay. Si es de rosca, supongo que tendrá una forma de ajustar a la altura deseada (solo el elevador del brazo), lo cual desconozco ya que hace mucho tiempo que no toco un 3009.

¿No le falta a ese brazo una "pieza" como la que aparece señalada con flecha en la foto siguiente (sacada de vinyl engine, del manual del 3009 series 2 IMP.) ?


Cuidarse, compis.
C.K.

Al final me habéis hecho bajar el mío del armario para ver como subirlo y bajarlo.
El pilar efectivamente va a rosca para subirlo bajarlo pero no es necesario tocarlo.
Esa pieza negra es donde empuja el pistón para subir el brazo y vá sujeta en el propio brazo.



El conjunto del elevador, esa pieza con forma de rombo de la foto con el pistón en el centro va montada sobre una abrazadera que rodea el pilar y se sujeta a él.



Y por la parte de atrás con una llave allen se afloja un poco y se puede subir-bajar el hidráulico para que el pistón se aproxime más o menos a la pieza negra del brazo y lo eleve más o menos.

Espero que me entendáis, no es muy complicado.

Un saludo

Muchísimas gracias a todos por vuestras respuestas.
Con las fotos que habéis puesto y las explicaciones dadas creo que ya lo he entendido y espero poder solucionarlo.
Muchas gracias por la ayuda.
