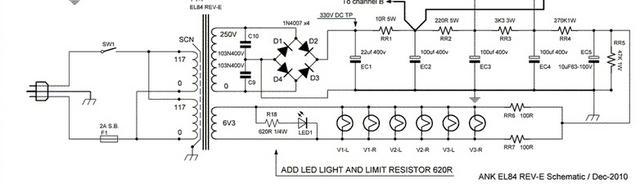

FUENTE DE ALIMENTACIÓN, SECCION DE FILAMENTOS

El circuito de los filamentos está conectado a la alta tensión del circuito.
¿alguien sabe el por qué y quiere explicarlo?



¿Puede que sea para evitar que la diferencia de tensiones cátodo-filamentos no sea muy alta y que no surjan arcos que podrían destruir la válvula?
En un ampli de B.F. las tensiones de los catodos no son muy elevadas, no acabo de verle las ventajas a esta solución.

Saludos

270k 47k es un divisor de tensión debe andar en 60v

Hasta ahí llego, donde no llego es ¿para que lo hacen?

Saludos

Es curioso yo tengo ese montaje hecho en uno de mis proyectos DIY divisor de tensión 330K / 82 K conectado a una linea de 400V. Esta hecho en los filamentos de una válvula  6BL7 sin rectificación de filamentos. Pero tampoco se porque ?.

Sí, es para eso. En el caso de mi previo lleva una flotación de unos 80 voltios y lo explica el diseñador del circuito. La única diferencia es que no lo hace en el punto medio porque están rectificados. Lo hace en el positivo con el positivo de la AT.

Saludos

Esto es debido a que en el circuito hay válvulas que tienen el cátodo a una tensión elevada, como es el caso de un seguidor catódico, un Mu-follower, etc. Probablemente haya un cátodo a mas de 100 V y como la tensión entre filamento y cátodo máxima admisible de una válvula suele estar entre 100 y 200 V podría ser que pasara el valor máximo admitido por el fabricante.
En estos casos se conecta un punto común del filamento a una tensión cercana a la del cátodo.
No hace falta que la tensión de filamentos esté rectificada

En mi caso es un SRPP (cascode?) y una sección del triodo está a 350V. Como lleva previo de phono supongo que lo diseñaron con rectificación de filamentos por si tiene menor ruido.

Saludos

El montaje SRPP no es un cascodo pero para el caso del filamento tanto el uno como el otro tienen el cátodo de la válvula de arriba seguramente a 150 V aproximadamente y por eso hacen esta conexión a los filamentos para dejarlos más cerca de la tensión de cátodo, unos quedan por encima y otros por debajo pero siempre dentro de los límites de seguridad.
Tanto el cascodo, el SRPP, el MU-Follower y el Aikido tienen un cátodo a una tensión alta
