Segunda sala de Jucun

Se trata de un trastero bajo cubierta cuyas medidas son de 2,78 m por 5,20 de largo con una altura que varía desde el metro hasta cerca de 4 metros.

La disposición de las cajas será en el eje largo y al fondo , en la parte más baja.

Dado que esto es León y tanto el techo como la pared del fondo son Norte he bajado el techo 10 cm con pladur de 1,8 y relleno de lana de roca, en la parte más elevada se rebajaron 25 cm. De este modo se consigue un aislamiento térmico y tratamiento acústico.

En la pared del fondo ya se han colocado unos perfiles a 10 cm  para preparar una trampa de graves que la ocupa por completo.

El suelo se ha acabado hoy.

Unas fotos.

Antes

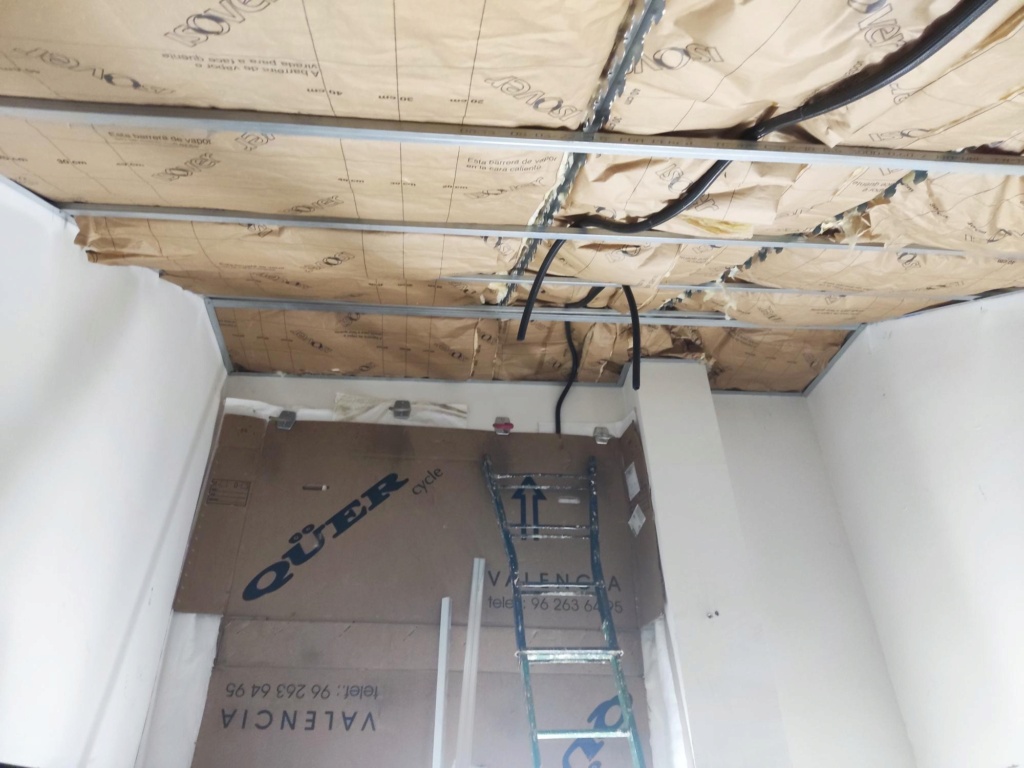

Techo

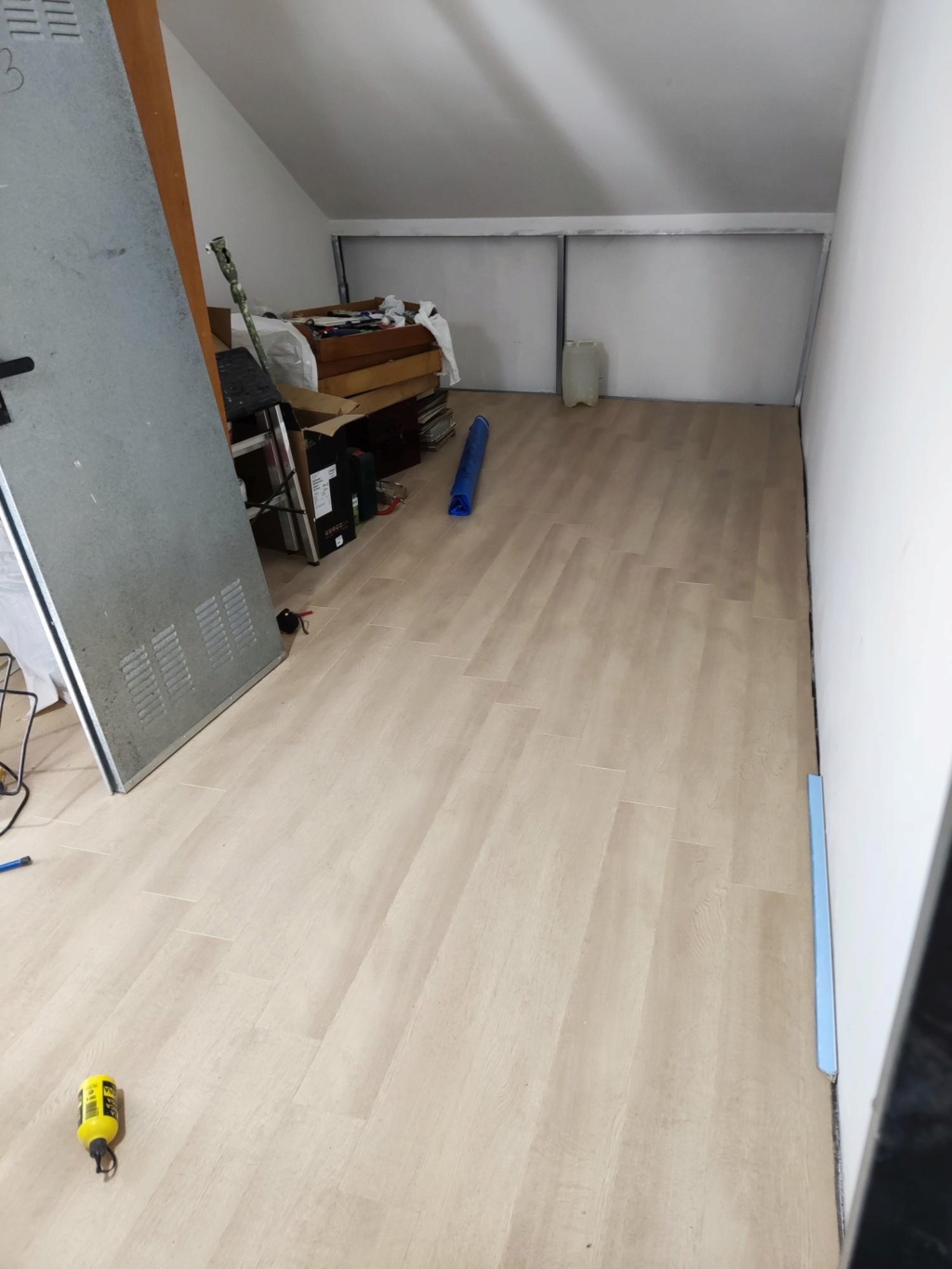

Suelo

El equipo de momento se compone de:
Fuente - Matrix Element i
Etapa  - Densen Beat 340
Cajas - Dynaudio Audience 62

Tengo roon en el equipo principal y gracias a un TP Link puedo aprovecharlo en la sala.

La idea es quedarme con el Matrix y comprar unas Neumann kh 310

Seguimos avanzando .

Trampa de graves lista para colocar la membrana.

Enhorabuena por esa segunda sala y el curro que te estás pegando. Seguro que queda genial.

Saludos

Membrana ajustada y cuadriculada para agujerear.

Poco a poco.

url=https://servimg.com/view/19699190/130][/url]

Vaya curro que te estás metiendo!!
Seguro que va a tener su recompensa . Me gustaría que explicases un poco el proceso , porque veo lo de la trampa , pero no se en que te has basado y como lo has solventado y porque has hecho ese tipo de modelo

Los detalles técnicos no sabría explicártelos sin meter la pata, el responsable es mi amigo Alvaro. A ver si se anima a participar.

Patrón  agujereado.

La tabla de la derecha se corrigió 2 cm a la izquierda la perforación por simetría.con la otra tabla.

La instalación sigue adelante , las tapas del resonador ya están pegadas y el contorno emplastecido para salvar los descuadres y barrigas de las paredes. Qué mal se construye....

Por cierto, ayer pude escuchar las Neumann kh 310, lo que esperaba unas buenísimas cajas pero ....... también las kh 420 que simplemente son avasalladoras.
Gracias a Suso Ramallo por la deferencia de acogernos en su casa y darnos una Máster Class.

Vaya curro que te estás metiendo!!
Seguro que va a tener su recompensa . Me gustaría que explicases un poco el proceso , porque veo lo de la trampa , pero no se en que te has basado y como lo has solventado y porque has hecho ese tipo de modeloVaya curro que te estás metiendo!! -Bladerunner-

Antes de realizar esa trampa se comprobó con mediciones la reverberación sin nada de tratamiento acústico específico y se valoró la respuesta modal. Sobre el papel, la sala plantearía los mayores problemas en el modo creado por las paredes laterales (61hz, 122..). Debido a que los tabiques laterales son poco pesados, están actuando como un filtro a frecuencias graves, hecho que ayuda bastante a que el cuarto se comporte bien o sea menos molesto desde el punto de vista modal.  El objetivo de la trampa del fondo es bajar la reverberación en la zona de los graves con el fin de ajustarla a alguna de las recomendaciones ITU o EBU. Se trata de un diseño tipo Helmholtz de amplio Q (alpha de 0,6 a 250hz y 0,5 a 63hz con cresta sobre los 100 hz). Por otra parte el techo resonará sobre 55-60hz.
Ayer, en una escucha con las dynaudio 62 se pudo corroborar que la respuesta frecuencial es muy buena y la reverberación a nivel de graves parece estar corregida a falta de nuevas mediciones e incorporación de más materiales acústicos que serán necesarios. Espero haber sido de ayuda Blade

Muchas gracias Varit
Veo que controlas lo de la fabricación de trampas de Helmotz , yo ni me atrevo y me hubiese venido bien para esos modos propios de mi sala.

Resonador pendiente de lacado final.

Comienza la preinstalación eléctrica, aprovechando la junta para dejar lo más despejada la zona. Sección de 2,5 mm de ferretería normal, no creo en los cables. Me hubiese gustado poner de 4mm pero a falta de sustituir el cableado original desde la vivienda  creo que este no pasaría por las canaletas. Todo a 2,5 mm que son 16A , suficiente para las   Neumann kh 420 que ya están compradas y cuya llegada espero para la semana del 9 de enero.


.

Felicidades por como va quedando la sala después de tanto trabajo, y por tus nuevas Neumann kh 420.

Juncun enhorabuena por la sala...quien pudiera
tu avatar son mi pareja de comicos preferidos ....Faemino y Cansado
saludos y feliz año 2023

Me das envidia compañero

Pinta MUY BIEN esa sala. Y al final te decides por las 420 jaja debes tener unas ganas locas de terminar y disfrutar. Enhorabuena!

Neumann is coming

Había que probarlas.

La evaluación cuando se trate la sala, lleguen los soportes y se vaya asimilando.

Wow!       , vaya pinta, tremendas. Enhorabuena, seguiré el desarrollo del hilo con interés.

Saludos.

César

Telita de cajas....Diosssssss
tendras que llevar encima un cepillo ....para peinarte cada vez que las escuches
se ve que te has portado bien, los reyes han sido muy generosos contigo

Podrías describir un poco el equipo.
He visto que son altavoces activos (su precio por unidad también ), pero que usas de fuente y como la conectas...

Equipo minimalista, sólo un Streamer-Dac Matrix Element I y las Neumann.

Y el matrix solo como streamer?, las neumann llevan dac también o solo la amplificación?

El Matrix es Roon Ready , accede a mi colección digital , es Dac y al tener control de volumen cumple con las funciones de previo.

Las Neumann que tengo son etapa y altavoz, totalmente analógicas.

Hay una versión de las 420 que incluye Dac.
