Buenas noches:

Retomo el hilo para informar de que, después de varias semanas, mucho leer y consultar en Internet, y bastante perseverancia, he finalizado el recap del Luxman L200. De hecho, ahorita está sonando de fondo (muy bien, considero). El pobruco, como Lázaro, resucitó de entre los muertos (o casi muertos). Jajaja.

Finalmente, le he cambiado todos los condensadores electrolíticos y los transistores de potencia. Esto es solo un adelanto. Intentaré dar más información de los pasos y las aventuras que hemos tenido (el Luxman y yo) durante este interesante periplo.

Saludos y...¡Que la Fuerza os acompañe! (como al parecer, hizo conmigo). J.

El cambio en los agudos lo notarás mucho y el bajo es muy bonito de los mejores que escuchado . Adictivo

Bueno; como lo prometido es deuda. Retomo el hilo y os ponga alguna foto de la restauración. Espero poder continuar ilustrando un poco más el proceso.

Foto del interior antes del comienzo:



Foto del interior después del cambio de condensadores y transistores de potencia:



Condensadores nuevos (faltan los de potencia que llegaron más tarde y alguno más):



Piezas cambiadas: condensadores electrolíticos, transistores de pontencia, resistencia de la luz testigo de encendido, luz de encendido y diodo zener de este circuito:



Esto es lo que anticipo por hoy. Intentaré proseguir en los próximos días.

Saludos y ¡Que la Fuerza os acompañe! J.

Nichicon FG 0,33uF/50v, no sabía que hacían valores tan pequeños, para inferiores a 1 uF suelo ver condensadores de película. Tampoco en ningún Sansui he visto electrolíticos de menos de 1 uF..

Buenos días.  Pues sigo avanzando con las fotos del proyecto. Os comento:

Estas dos fotos ilustran la dificultad de encontrar el sitio exacto dónde están soldados algunos condensadores/capacitores. Algunas veces, es casi de volverse loco el localizar las soldaduras correspondientes. Yo, al menos, no sabía muy bien cómo hacerlo. Al final, a base de fijarme mucho, muchísima paciencia y dedicación, además de tomar medidas con una regla de papel que me fabriqué, puede "cartografíar" los lugares de ubicación de los condensadores. Cada etiqueta se corresponde con el número de cada condensador. Una muestra de la labor de chinos que supone  :

Una cosa, no se ven todos. Faltan los de la zona de los potenciómetros, mandos de tono, etc., ubicados aparte, en la zona frontal del amplificador y a los cuales se accede tras desmontar la parte delantera.

Comprobación de transistores de potencia. Observé que uno estaba "frito" (primera foto). Decisión: cambiarlos todos; no podía ser de otra manera.



Más fotos del proceso:









Todos los transistores cambiados:



No puede poner del tipo antiguo. Así que tuve que buscar sus equivalentes. Además, siguiendo este hilo (https://www.hilberink.nl/codehans/luxman19.htm), decidí cambiarlos por el modelo (sus equivalentes) recomendado por el autor. Ya sabés que cada modelo de transistor NPN tiene su "espejo" PNP y hay que tenerlo en cuenta. En este caso se sustituyeron por 2sc3856P y 2sa1492P:





Por último detalle del disipador de calor con las micas de los transistores y la pasta disipadora correspondiente:





Eso es todo por ahora. Tengo alguna foto más del proceso. A ver si la selecciono y finalizo.

Saludos a todos. J.

Se me olvidó antes, cuando hablé de la dificultad de encontrar las soldaduras de los capacitores. ¡No os lo váis a creer, pero se me ocurrió hacerle una fotocopia a color directamente al ampli! Se aprecian marcas en rojo y números en negro, que corresponden a lugar y nombre del condensador.

Al ser del mismo tamaño que el original, esto me ayudó a la localización. Aquí os la dejo. ¡Desde luego, la capacidad de inventiva humana es sorprendente! Jajaja.

Javier en hora buena, seguro que te lo has pasado genial y has aprendido un montón. Estos proyectos son muy gratificantes cuando por fin llegas a buen puerto. Espero que disfrutes del sonido de ese estupendo aparato, yo fue con el que volví a este mundo del audio en condiciones y me parece un integrado con un sonido muy bueno. Siempre tengo en mente adquirir uno de sus hermanos mayores por el "si este suena así como sonará el L-530"
Saludos y buen trabajo!

muesluis escribió:Javier en hora buena, seguro que te lo has pasado genial y has aprendido un montón. Estos proyectos son muy gratificantes cuando por fin llegas a buen puerto. Espero que disfrutes del sonido de ese estupendo aparato, yo fue con el que volví a este mundo del audio en condiciones y me parece un integrado con un sonido muy bueno. Siempre tengo en mente adquirir uno de sus hermanos mayores por el "si este suena así como sonará el L-530"
Saludos y buen trabajo!

Muchas gracias por tu mensaje y tus gentiles palabras. Tienes mucha razón, he aprendido mucho, aunque también he sufrido como un "perrillo". Jajaja.

Ciertamente, la gratificación de verlo funcionar y oírlo sonar, paga cualquier mal rato y esfuerzo.

Saludos. J.

SansuiJavier escribió:Nichicon FG 0,33uF/50v, no sabía que hacían valores tan pequeños, para inferiores a 1 uF suelo ver condensadores de película. Tampoco en ningún Sansui he visto electrolíticos de menos de 1 uF..

de 0,22, 0,33, 0,47, 0,56, 0,68 de ahí salta a 1

Seguimos; ya finalizando.

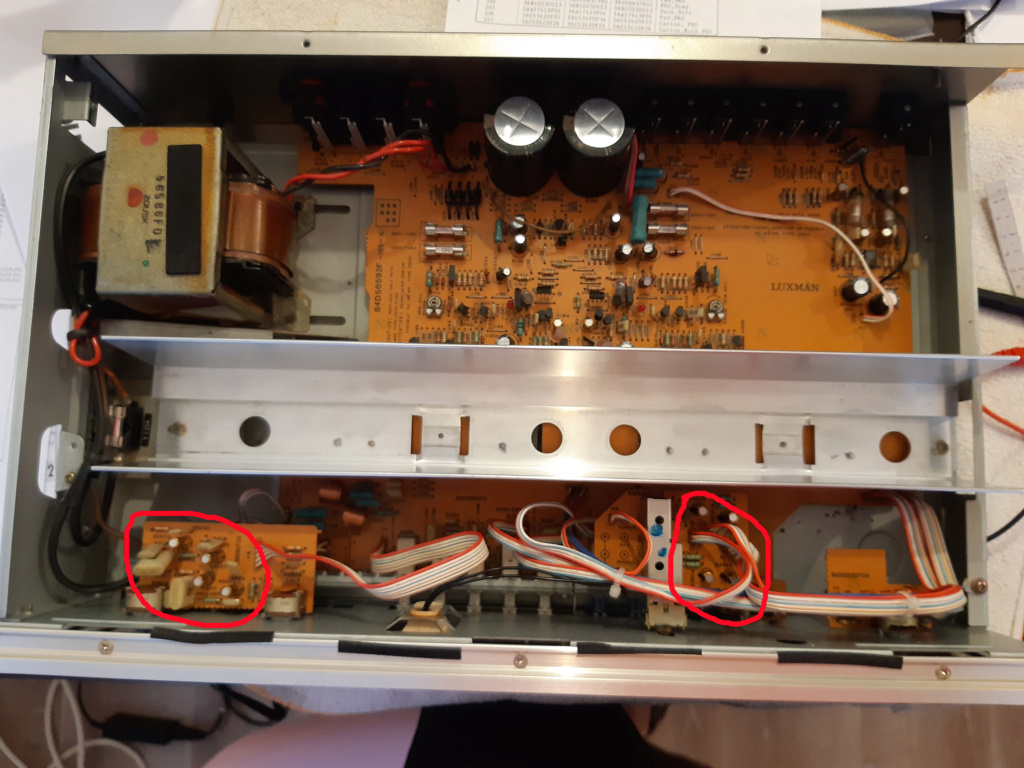

Como os dije; los condensadores de la zona de los potenciómetros y selectores. Más fáciles de localizar, pero mas difíciles de cambiar. Hay que desmontar la parte delantera y sacar las placas que los sustentan. En la foto se señalan con círculos de color ambas zonas:



Aquí ya se han cambiado ambos juegos de 4 condensadores:





Esta zona y sus elementos (bombilla, resistencia y diodo tipo zener) es problemática. Parece que no se diseñó de manera totalmente acertada y da problemas. De echo, si os fijáis, la placa que rodea al zener está "pelín tostada". Hay que sustituir sus elementos según el experto a quien os vuelvo a remitir (https://www.hilberink.nl/codehans/luxman19.htm).


Un par de fotillos adicionales, para ir terminando: el amplificador durante la operación y después de ella. La bombilla ha sido cambiada por un led azul. No sólo luce, sino que además, el ampli suena...Jajaja.





Saludos a todos y gracias al Foro por el espacio. J.

Edito como PD: no quiero dejar de agradecer a todos aquellos que me habéis animado y ayudado con vuestros consejos y opiniones. También agradecer a Raúl de ForoAuriculares de quien he aprendido muchas cosas a través de sus escritos en el mencionado espacio. Finalmente, todos los componentes han sido adquiridos en un tienda nacional: Retroamplis, sita en Torrelavega y, a mi modo de ver, gente seria y muy profesional.

Me alegro que haya terminado bien la cosa. Estaría bien saber por qué si al principio del post dices que el ampli sonaba bien, luego dices que uno de los transistores de potencia estaba frito. Y si después de haberlos cambiado, has ajustado el Bias, cosa que si no has hecho, deberías.

psychoart escribió:Me alegro que haya terminado bien la cosa.   Estaría bien saber por qué si al principio del post dices que el ampli sonaba bien, luego dices que uno de los transistores de potencia estaba frito. Y si después de haberlos cambiado, has ajustado el Bias, cosa que si no has hecho, deberías.

Buenos días:

Gracias por tu mensaje.

1) Ciertamente; sonaba bien, como dije, pero me metí en esta aventura, por el "placer" de cacharrear. Si eres aficionado al cine, le podríamos poner este título a la "aventura": "El tormento y el éxtasis" Jajaja

2) Desafortundamente, me lo cargue yo, creo. Le provoqué un corto, entiendo que o uno de los condensadores estaba mal (de los nuevos, me refiero) o realicé alguna soldadura incorrecta (de ahí el título de la peli). Eso me llevo a tener que desoldar todos ellos y empezar de nuevo. Esta parte me/os la he ahorrado, para no hacerme (más) pesado.

3) Efectivamente; el bías está ajustado a las especificaciones indicadas por el fabricante: 15 mv. También me he ahorrado/olvidado esa parte.

Como ya dije, esta aventura me ha hecho aprender muchas cosas que ignoraba (casi todo, la verdad). Ahorita soy algo más viejo, pero mucho más tonto.

Saludos y ¡Que la Fuerza te acompañe! J.

Pues para ser tonto lo has hecho muy bien, menudo faenón. Felicidades compañero.

Un saludo

galena escribió:Pues para ser tonto lo has hecho muy bien, menudo faenón. Felicidades compañero.

Un saludo

Jajajaja. ¡Muchas gracias, galena!

Un saludo. J.

ya me parecía a mi que iba bien sin ajustes, y me preguntaba lo mismo, si funcionaba como leches estaba mal algun transistor?, fugas quizá...., pero bueno, aclarado el entuerto, y que ha ajustado el bias, muy correcto, después de unas horas funcionando, vuelve a repasar el bias y quedará afinado, cuidado con los cortos tontos, que "a mi no me ha pasado nunca", jejejejejje, ni tampoco enchufar a 230 una radio o aparato de 125..., "tampoco he!!"

Me ha encantado, yo no me atrevo con estas cosas pero me dejaste impresionado y con la fotocopia del circuito con la boca de un palmo.
Disfruta de la música
Gracias por compartir

casito escribió:ya me parecía a mi que iba bien sin ajustes, y me preguntaba lo mismo, si funcionaba como leches estaba mal algun transistor?, fugas quizá...., pero bueno, aclarado el entuerto, y que ha ajustado el bias, muy correcto, después de unas horas funcionando, vuelve a repasar el bias y quedará afinado, cuidado con los cortos tontos, que "a mi no me ha pasado nunca", jejejejejje, ni tampoco enchufar a 230 una radio o aparato de 125..., "tampoco he!!"

Jajajaja. Te creo; esas cosas "tontas" no nos pasan nunca a nosotros.

Ok; tomo nota. En unos días, le vuelvo a abrir las tripas y le doy otro ajuste.

Muchas gracias por el consejo.

Saludos. J.
