¿Que mision tiene este transistor en esta fuente simetrica?

Es una fuente simetrica de un amplificador Kenwood.
La tensión de +34-34 es para el amplificador.
La tensión de +26-26 es para el previo de phono.
¿Que misión tiene el transistor 2SA673?
¿Porque no hay otro transistor complementario en el ramal positivo?

Creo que hay algún error en el esquema, asegurate de que es correcto

Peret escribió:Creo que hay algún error en el esquema, asegurate de que es correcto

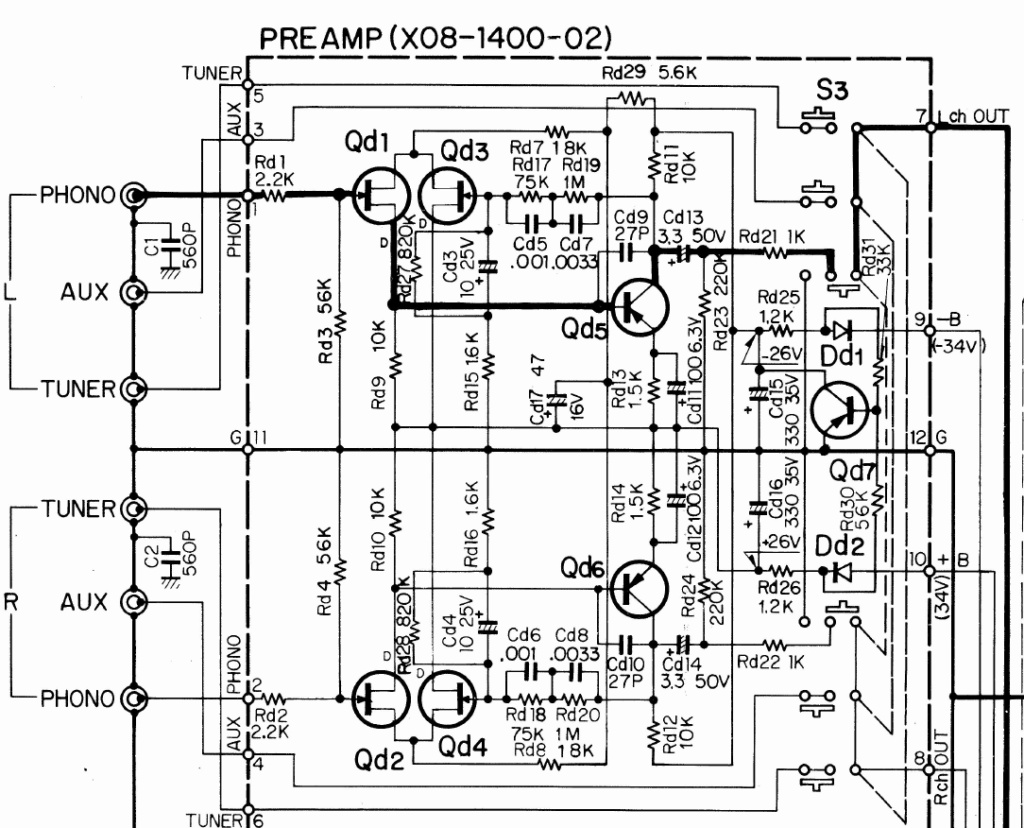

Te pongo el recorte del esquema original.
La parte izquierda es el previo de phono.
Por el lado derecho entra el voltaje de alimentación del amplificador+34 y -34V que se reduce a +26 y -26 a través de los diodos Dd1, Dd2 y las resistencias de 1,2 Kohms.

El susodicho transistor es el QD7.

Este transistor pone la salida de la resistencia de 1,2 K a masa y por tanto elimina los -26 V, a de tratarse de un error en el esquema.
He puesto el esquema en un programa de simulación para corroborarlo y efectivamente es como digo, si se quita el transistor el circuito funciona con una respuesta en frecuencia según la norma RIAA bastante buena

Peret escribió:Este transistor pone la salida de la resistencia de 1,2 K a masa y por tanto elimina los -26 V, a de tratarse de un error en el esquema.
He puesto el esquema en un programa de simulación para corroborarlo y efectivamente es como digo, si se quita el transistor el circuito funciona con una respuesta en frecuencia según la norma RIAA bastante buena

Gracias por tu interés.
Puede haber un error en el diagrama. Lo que puedo asegurar es que en la placa del previo de phono hay 7 transistores.

Por cierto, como se hace la curva RIAA en este previo.
Imagino que es el conjunto de resistencias que llevan condensadores en paralelo y que pillan en el colector de Qd5, pero ¿donde se aplica esta realimentación?

Un saludo.

Sin pararme a mirar el esquema detenidamente, y aunque pueda haber un error, la mayoría de kenwood vintage, que he visto, utilizan un transistor a mayores y sus componentes adyacentes necesarios, en la parte del previo, para hacer un pequeño retardo cortando la alimentación del previo hasta que se estabilizan tensiones después del arranque. Posiblemente ese transistor esté para eso.

Ese transistor est'a para regular la alimentaci'on. Est'a configurado para comparar la masa con el punto medio de tensi'on entre los +26v y los -26v y actuar sobre el rail negativo para compensar las diferencias. Si hay una desviaci'on, por ejemplo si el rail positivio baja a los 24v, entonces la base se pone a -1v, se polariza, e inyecta corriente sobre la Resistencia RDd25 hasta conseguir que ambos railes queden simetricos a +/-24v.

Desde que los reguladores lineales de tres patas existen a un precio ridiculo, esta tecnica es obsoleta.

Esto que comentas sería cierto si las resistencias de la base del transistor fuesen iguales y viniesen de +26 y -26 pero vienen de +34 a través de un diodo y -34 a través de otro diodo y además son desiguales.
La ecualización RIAA la hacen Rd17, Rd19,Cd5 y Cd7
