Altavoces Miniwat

Claro que se lo puedes poner, para eso los hacen.

Un saludo

Buenas,a mi tampoco me cuadra ese filtro.He tenido varios miniwatt y kits y suelen ser mas elaborados.A ver si tengo tiempo y hago foos o encuentro algunas.
https://www.pinterest.es/pin/488218415849950164/
https://www.ebay.es/itm/Crossover-Philips-3-Vie-Per-Casse-22rh427-01z/324312229211?hash=item4b8283e55b:g:kr0AAOSwYl5fcf-P
https://www.ebay.es/itm/Philips-crossover-elettronico-singolo-3-vie-da-4-ohm-60-watt-Perfetto/153445891412?hash=item23ba167d54:g:x6IAAOSwQ7lchVPX
Por ejemplo,los que he puesto.

Gracias por los consejos. Subo más fotos de los altavoces, están conectados en serie, no sé si es lo correcto.

He estado mirando en un catálogo Philips de 1980 y los altavoces que lleva son:
Tweeter AD 0162 T15
Squawkers AD 5060/sq4
Woofer AD 12200/W8

15, 4 y 8 ohmios y los altavoces dobles en serie, no sé si esto tiene relación con el sonido metálico.

En el catálogo el filtro lo denomina ADF 600/5000 y el de mis cajas STF 600/5000.

Poquito a poco voy aprendiendo, gracias a todos.

Tomasmac escribió:Hola, el año pasado me compré unas columnas Miniwatt, la que tiene los graves de 12". Suenan muy agudas y metálicas. Poniendo como fuente un iPod con una ecualización que quita muchos agudos (minicadena es el nombre) suenan más equilibradas. La he abierto y le he hecho una foto al crossover para ver si cambiándolo se solucionaría el problema. Agradezco todos los consejos.

No sé cómo se envían las imágenes.

Hola Tomásmac deberías probar con otra amplificación antes puede ser la causante del problema.
Tengo dos pares de esas cajas y los filtros no son exactamente iguales aunque los agudos y medios son de 4 ohm y van en serie y los graves a 8 ohm
Aunque son de una sensibilidad alta agradecen una buena entrega de corriente...mejor con transistores
Una resistencias en el filtro de agudos también podría ser una solución
Un cordial saludo

Hola Milennon, lo tenía con un:
- amplificador Alesis RA-300 de 100w y un lector de DVD AXIL (marca la cometa, que se lo traga todo)
- y ahora amplificador Counterpoint SA-100 lector Radford SW1 (más delicado a la hora de leer y lo tengo que tener abierto porque se calienta) tienen más de treinta años.

Con esta segunda configuración me gusta más como suena, aunque hay que buscar el punto exacto de potencia, como te pases se descontrolan los altavoces y chillan. El ampli Alesis lo he puesto con unas ELAC debut reference y todo es suavidad, quizás demasiada, las Miniwatt es todo lo contrario y no sé cuál me gusta más. Las Miniwatt son más difíciles de tratar.

Voy a probar un filtro Monacor DN-10:
- Output impedance 8 Ω
- Crossover frequency 800/4,500 Hz
- Slope/oct. 12 dB
- Max. input power 100 W
Y veré cómo suena, también podría mejorar el interior de las cajas con más aislante, la fibra blanca que tiene me parece que hace poquito.

Otra posibilidad es el filtro Monacor DN-200 al que se le pueden poner dos potenciómetros para medios y agudos pero eso sería complicarme mucho.

Un saludo y muchas gracias.

La foto prometida de filtros kit miniwatt de 3 vias,woofer de 10",medio conmo de 5" y tweeter.

Ese filtro es distinto, creo que tiene un transformador (que conste que no tengo ni idea), probaré el filtro Monacor en una caja y si veo que no hay diferencia lo dejo como estaba. Ahora estaba escuchando un disco de Sonny Clark "Cool Struttin" del año 58 que es una maravilla, y la batería solo la escuchaba en el canal derecho, miro las conexiones de las bananas en el amplificador y estaban "jorgonas" el cortado los cables los he pelado y metido en el boquetito y atornillados a lo más que he podido. Las bananas no sirven para nada, he estado a punto de comprar unas muy bonitas doradas y me he echado para atrás. Las bananas no sirven porque los conectores hembra tienen poca profundidad y no sepueden meter hasta que agarren bien, por lo menos en los amplificadores que tengo, no sé en los vuestros serán de otra forma. Ahora suena el stereo perfectamente.

Adios a las bananas, viva el cable pelao.

Un saludo especialmente para Milennon.

P.S.: El contrabajo de Paul Chambers, cuando lo toca con el arco, suena en los Miniwatt seco como realmente es. En ese aspecto me gustan estos altavoces.

Tomasmac, sigo pensando que los agudos y el bajo no son Miniwatt, son o pueden ser Philips, pero no los conocidos como Miniwatt, lógicamente los filtros no se parecen en nada.
Creo que una adecuada elección de unos filtros apropiados a tus altavoces es tu solución.
Por cierto, en mi caso, el relleno interior es fibra de vidrio, el pica-pica amarillo, nada de algodón blanco.

Hola Antoito, en las fotos aunque se ve muy borroso en la parte de abajo se puede leer Philips AD 0162 T15 y coincide con los datos de un catálogo Philips de 1980. Están conectados en serie, lo que supondría 30 Ohmios, creo que deberían estar conectados en paralelo. Lo que no sé si las las vendían hechas o se compraban los componentes y cada uno se hacía las cajas. Las mias miden 26" de alto 17,5" de ancho y 11,75" de profundidad. Supongo que la fibra de vidrio absorbe más, quizás le ponga esas planchas asfaltadas, no sé si estaría bien. Tiene conectores DIN que no me gustan mucho, no dan la impresión de una buena conexión pienso que es mejor los terminales de bananas. Con estas cajas tengo para entretenerme un rato.
Un saludo y gracias.

No cuadra impedancia de 30 Ohmios de impedancia,pero no se como será de fabrica en esos recintos que tienes. He tenido varias Philips Miniwatt y siempre han llevado transformador,eso si. En Kits ya cambia los filtros,depende el fabricante....

El woofer 10" que equipa y el iman de los que he tenido. Por cierto tengo drivers de 10" y medios por si alguien le interesa.

Tomasmac escribió:Hola Antoito, en las fotos aunque se ve muy borroso en la parte de abajo se puede leer Philips AD 0162 T15 y coincide con los datos de un catálogo Philips de 1980. Están conectados en serie, lo que supondría 30 Ohmios, creo que deberían estar conectados en paralelo. Lo que no sé si las las vendían hechas o se compraban los componentes y cada uno se hacía las cajas. Las mias miden 26" de alto 17,5" de ancho y 11,75" de profundidad. Supongo que la fibra de vidrio absorbe más, quizás le ponga esas planchas asfaltadas, no sé si estaría bien. Tiene conectores DIN que no me gustan mucho, no dan la impresión de una buena conexión pienso que es mejor los terminales de bananas. Con estas cajas tengo para entretenerme un rato.
Un saludo y gracias.

Hola Tomásmac creo que la conexión en serie es para que aguanten más watios pues los medios y agudos no aguanta mucho más de 20 w limitando el consumo de intensidad al estar en serie pero la impedancia sería de 8 ohm pues los altavoces son de 4 ohm.
Luego cada uno los montaba en el frontal como quería..
Antoito veo que ha puesto los medios arriba de la caja y en medio los tuites.
Otros montan los tuites en la izquierda y los medios a la derecha.
Otros al contrario.Otros los puedes probar pues van para dentro en una posición los tuites o si los cambias...hacia dentro.
Tengo dos modelos iguales pero cada uno también lleva relleno diferente , aunque los filtros parecen iguales.
El punto fuerte son los medios donde creo que Philips lo bordó metiéndolo en su recinto independiente.
Los agudos he visto de dos clases y diferentes impedancias.
Los medios y bajos que vendes son de 8 ohm
Como tengo dos cajas por canal puedo conectar una amplificación de 300 w y consigo un sonido brutal
En fin... paciencia que puede llegar a sonar muy bien esa caja...y más por el precio que suelen pedir por ellas
Un cordial saludo

Hola Milennon, los tweeter que tengo son de 15 ohm y en serie serían 30 lo que no me cuadra, en paralelo creo que serían 7,5 ohm que estaría en consonancia con el woofer de 8 ohm y los de medios de 4 ohm en serie.  Primero cambiaré el filtro en una de las cajas para ver si mejora, pero creo que el problema son los Tweeter. Los platos de la batería no están definidos y los violines de una orquesta suenan duros. Estas son mis humildes apreciaciones, una persona con el oído educado en la escucha de equipos de música posiblemente diría otra cosa.
Un saludo afectuoso.

Hola Tomásmac
No tenía noticias de tuites Miniwatt de 15 ohm ..has probado en paralelo  solo los tuites por oír si es más equilibrado
Los filtros que comentabas con ajuste de volumen de medio y agudos podría facilitarte el ajuste.
Pero también podías probar a buscar unos tuites nuevos de 4;ohm o buscar unos mejores
Los amplificadores que usas ,sobre 100 w son suficientes
Suerte en la búsqueda y ya nos contarás
Un cordial saludo

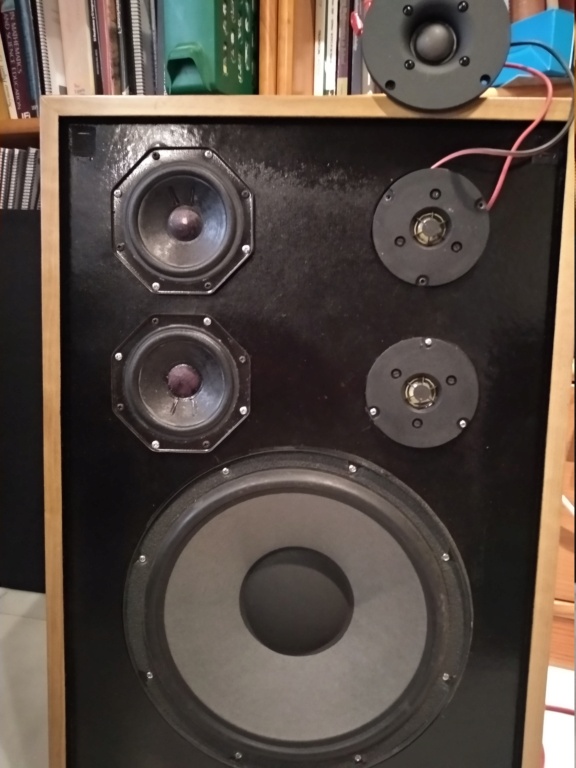

Hola Milennon, primero cambié los tweeter de serie a paralelo y parecía que era menos estridente el sonido luego desconecté los tweeter que trae y puse uno Monacor DT-300 de 8 ohm y el cambio ha sido radical, se puede subir el volumen (el bajo retumba un poco) pero los agudos están limpios y definidos. Un sonido que te saca una sonrisa de alegría. Están provisionales.

Lo de cambiar el filtro por el de Monacor DN-10 ya no lo tengo tan claro porque no sé como mejorar el que tiene. Una cosa que he pensado es mejorar el interior de la caja (para limpiar los graves), podría ser láminas bituminosas que no sé dónde las venden, he visto unas en Leroy y no sé si valdrán, o algún tipo de absorbente.
La mejora con los tweeter ha sido grande ahora tengo ver cómo coloco el tweeter nuevo ya que es un poco más grande. Los siguientes cambios vendrán poco a poco. Ahora le veo posibilidades a estas cajas.
Un saludo y gracias.

Los aislamiento para tubos de bajantes funciona bien también,pues son láminas bituminosas con una esponja fina.Da más masa a las cajas y con un grosor mínimo.
https://www.youtube.com/watch?v=ZhGdeU44Q8c
https://www.leroymerlin.es/fp/17308431/rollo-de-aislante-acustico-fonodan-610027-10x0-42-m

Forra todo el interior de la caja con fieltro de algodón reciclado de 1-2cm. O guata de poliéster de 200g. O lana de roca de 4 cm. Así evitaras las resonancias internas. Espuma o Foam no.

Luego rellena toda la caja con lana de poliéster de la que se usa para almohadas. 0.5 kg para cada caja. Que quede lleno sin apretar. Ahuécala detrás del woofer para que no toque la membrana.

El bituminoso aporta peso a la caja y amortigua las vibraciones de los paneles. Pero no absorbe las ondas internas. Si pones bituminoso pega encima el fieltro y todo lo demás.

Fieltro imprescindible, Troels Gravesen dixit.
http://www.troelsgravesen.dk/cabinet-damping.htm

Hola, vengo de Leroy Merlin, me mandaron a una nave donde tenían los aislantes y todo era al por mayor, unos rollos gordísimos, para montar una fábrica de altavoces. Intentaré buscar en otro sitio.
La lámina asfáltica creo que no hará falta porque las cajas pesan un montón. Lo de los bajantes me gustaba porque lo veía cómodo de poner. El fieltro de algodón habría que pegarlo, me gusta porque es una material reciclado pero no sé si eso con el tiempo se espelucharía.
Un saludo y muchas gracias a Audiomalaga y Vitorio, seguiré buscando.
He leido en el enlace de Troels Gravensen las planchas autoadhesivas con el tiempo se despegan, hasta que no aprenda más cosas no le meto mano al aislamiento. Ahora estoy haciendo una base inclinada como las que tiene las Klipsch Heresy, llevo todo el día liado. Lo del filtro le temo porque con las soldaduras soy un desastre, me quemo los dedos los plásticos de los cables y pierdo la paciencia, habrá que echarle valor.

Sigo con los altavoces.
Cambié los 2 tweeter que trae los Miniwatt por un Manacor DT-300 y mejoró el sonido, pero los medios seguían sonando metálicos y compré unos Manacor MSH-115HQ con las siguientes características:

Impedance (Z) 8 Ω
Frequency range fx-8,000 Hz
Resonant frequency (fs) 89 Hz
Power rating (RMS) 50 W
Peak music power output (MAX) 100 W
SPL 87 dB/W/m
Suspension compl. (Cms) 0.5 mm/N
Moving mass (Mms) 5.8 g
Mech. Q factor (Qms) 3.26
Electr. Q factor (Qes) 0.66
Total Q factor (Qts) 0.55
Equivalent volume (Vas) 2.2 l

La de los DT-300 son:
Impedance (Z) 8 Ω
Frequency range fx-19,000 Hz
Resonant frequency (fs) 750 Hz
Rec. crossov. frequ. (fmax.) (12 dB/oct.) 2,000 Hz
Power rating (RMS) 50 W
Peak music power output (MAX) 100 W
SPL 93 dB/W/m

El woofer es el original de la caja Philips Ad1220 w8:
Impedance (Z) 8 Ω
w 80
fs 23
Frequency range 30-1500 Hz

Antes las cajas tenían uno de graves dos de medios y dos tweeter, ahora tienen uno de graves uno de medios y un tweeter.

Como se ve en las fotos que puse anteriormente los medios van en unos cilindros de plástico en los que el MSH-115HQ más o menos encaja, lo no sé si estos altavoces estarían mejor sin estos aislantes.
Ahora tengo una caja con el filtro original que es de 600/5000 y de primer orden y la otra con un Monacor DN-10 de 800/4500 de segundo orden, pero me eso muy difícil hacer las comparaciones, supongo una persona experta vería las diferencias.
En resumen las dudas que tengo:
¿con o sin aislantes de plástico?
¿cuáles serian los mejores puntos de corte del filtro?
Un saludo y siempre agradecido al foro.

En las especificaciones del altavoz de medios aparece: Frequency range fx-8,000 Hz
y no sé por qué no se especifica el rango inferior para poder saber dónde hacer el corte de frecuencias.

Hola de nuevo
No veo buena idea lo de sustituir los altavoces Miniwatt por otra marca.... pero tú veras
Esas cajas prestando atención a la amplificación son muy buenas... lastima no haber leído los mensajes antes... pues el otro día vendí las dos parejas que tenía de ellas .. pero yo buscaría recambios originales.... seguramente al que se las vendí tenía repuestos...a ver si entra al hilo.
Me quedé muy sorprendido por la mejora aportada por el previo y la fuente nuevos que no había tenido oportunidad de oír aún con las Miniwatt.
En cuanto empezó a sonar me di cuenta de inmediato que el Wadia le había dado una fortaleza a los bajos que esas cajas nunca tuvieron pues los medios se le apoderaban...y el Audio Research con esa suavidad con la que sube el sonido
En fin , también pude oírlas con los subwoofers aunque tampoco es que le hagan falta
Unas extraordinaria caja que se puede conseguir a unos precios de risa para lo que nos tienen acostumbrados
Un cordial saludo
