Informacion altavoces "Concerto" By Acutres

Buenos días compañeros,

Ayer compre una pareja de altavoces muy bien de precio, lo que no tengo información al respecto sobre que marca son, potencia, etc.
No tienen ningún identificativo, en la parte frontal pone
Los compre probandolos, un tweeter no suena, esta mañana desmontando todo me he podido dar cuenta que el condensador del filtro ha reventado,
después de varias pruebas por separado si suena osea que la reparación será económica, las bananas de conexión no las tiene.
Os pongo unas fotos para ver si los podeis identificar.
Las medidas son 80 de alto por 20 ancho y 22 de profundo.

Buenas compañero,habia modelos de Vieta by acutres que eran muy buenas cajas,hazle fotos sin la tela para ver los drivers. Si puedes actualiza condensadores del filtro de paso.Aun asi pintan bien las cajas y si te han salido económicas mejor.

Hola...supongo sera algún modelo de Vieta mas actual a la famosa época de "cono blanco" de la que he sido usuario habitual.

Creo que no compañero,por eso le he pedido fotos con la tela quitada.

No parceren Vieta, a ver que son... sobre la reparacion no habra problema , todo depende del dinero y el daño, filtros no son nada caros de reparar e incluso lo del tweeter puede ser cambiar el diafragma o que no vaya por el filtro. Tema a parte es que si tienes que reconstruir filtros, reparar algun driver o cambiar suspensiones si andan rotas en un sat te puedan pedir por todo facil 150 o 200 euros y ya no se sabe si es buena inversion.  Si te lo haces tu pues pocas perras pero un buen tiempo. Yo he reparado algunos altavoces baratos que no por ello malos y suenan muy bien, pero ni de coña para llevarlos al tecnico. Por decir algo , 50 de las cajas y 200 de las reparaciones te sale un montante por el cual hay cosas usadas muy curiosas.

Aquí os pongo unas fotos de los altavoces y la configuración:

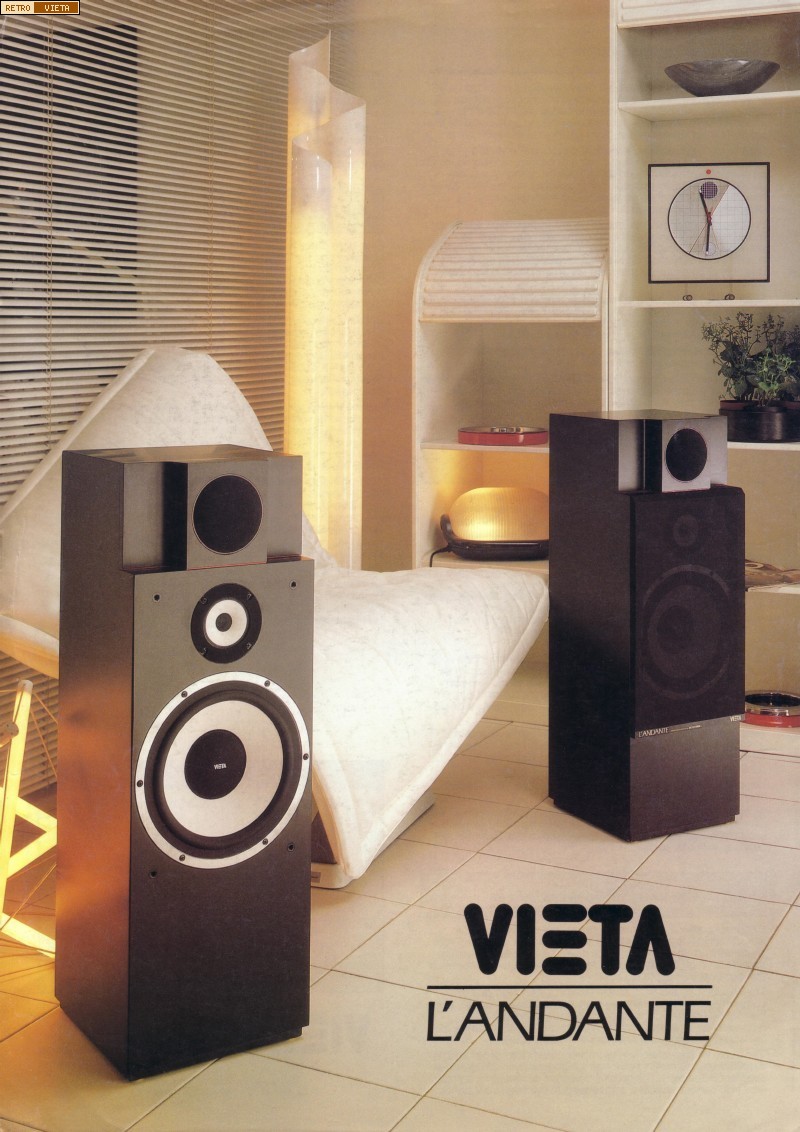

Yo tuve unas como estas, que eran unas VIETA como las de la foto, eran by acutrees, sonaban muy bien, y eran muy fáciles de amplificar.

La pinta es bastante correcta y aun reparando el tweet no deberia salir caro reparalas. Incluso sacalo y mira si lo encuentras en ebay o algo asi. Tema de filtros si ya te lias cambiale los condensadores , todos valen dos perras  y revisa que las bobinas esten bien. Si es asi las tendras en perfecto orden de marcha por muy poco dinero.
Supensiones de goma o papel , para toda la vida o casi , lo peor son las de espuma, mueren relativamente jovenes.

Perdon , dices que si suena el tweeter, pues filtros y a circular

Mañana me llevo los filtros al curro y a ver si hacemos algo yo y mi compañero con ellos......

Os pongo unas fotos de lo que son, no son tan completos como los de las cajas Infinity Reference 41 mkII que tengo.......





En el que no suena el tweeter el condensador naranja ha desaparecido XDD.

La bobina parece de 0.5 mH no? y el condensador de 4,7 uF.Ambos componentes muy mejorables,yo intentaria buscar una bobina igual pero de nucleo de aire y condensador de mejor calidad,respetando valor de este aunque mayor voltaje.Los drivers pintan muy bien,los woofers me suenan a que los montaban cajas alemanas y por suspensiones no te preocupes son de caucho,tienes para rato.A ver si algún compañero te ayudase a encontrar mejores bobinas o mirar por la red o que te las haga un entendido o técnico.Incluso les puedes poner bananas de conexión en condiciones y no te va a salir muy caro todo,sobre todo si eres manitas.

Exacto, esos son los valores.
los componentes parecen estar bien, aunque he comprado otro filtro que me da mejor espina





caracteristicas:
- Protección contra sobrecorriente.
- El condensador no polar de alta potencia, la parte de baja frecuencia se convierte por inductancia para lograr un efecto claro y completo.
- Suelo de PCB con tablero de fuego, capa de cobre grueso puede soportar gran corriente.
- Uso de capacitancia especial del divisor de película de polipropileno y bobina de inductancia de alambre de alta temperatura.
Marca: WEAH
Nombre del modelo: D224
Potencia máxima: 120 W
Voltaje: 12V
Respuesta de frecuencia: 48 Hz - 20K Hz
Impedancia: 4-8Ω
Tamaño: 74 * 60 * 28 MM

Yo personalmente solo cambiaria componentes iguales pero de mejor calidad como te he indicado,aunque puedes probar....importante el corte de midwoofers y tweeter e impedancia claro.

Esta tarde he comprobado los filtros originales al completo, las bobinas dan un valor correcto y la ptc igual, un condensador como os comente estaba K.O. y el otro tenía buen valor (original 4.7microF 50v) se los he cambiado por unos de 3.3microF y 100v, resoldado todo y montado.
Ahora ya suena el Tweeter que no lo hacía por culpa del filtro, suenan muy bien la verdad, sorprendido me he quedado de lo que aguantan estas columnas y de la claridad que tienen!

Probare de ponerles estos filtros que también he comprado y con los que mejor suenen asi se queda.......

Me alegro,aunque deberias haber puesto el mismo condensador,el corte te lo dará mas alto,aun asi si te suena bien,perfecto.Ve probando y nos cuenta los resultados.

Se debe poner el mismo valor de capacidad (4,7uF), si no te estás comiendo parte de las frecuencias a reproducir, y la comparación no va a ser buena.
Además no me gusta nada el filtro que has comprado. No me gusta la bobina, el hilo de cobre no creo que tenga la calidad del original. Tampoco me gustan los condensadores, no creo que sean mejor que el original, y además el corte de frecuencias es un poco distinto.

De todas formas si te gusta más con el nuevo filtro no hay más que hablar.
Solo te aconsejaría que cambiaras los condensadores (De cualquiera de los dos filtros) por unos de poliester o mejor polipropileno.

Osea, me aconsejariais mejor, mantener los originales y cambiar los condensadores por otros nuevos de 4.7micros antes de complicarme la vida con otra cosa??

Ya que tienes comprados unos nuevos, yo los probaría, no se pierde nada. Lo que si cambiaría en cualquiera de los dos son los condensadores.

Ok. Esto haré!! Gracias por todos los comentarios

Al final me acerque a Metro Electrónica y compre el condensador de 4.7uf y se lo puse........
La sensación es de que suene un poco mas el tweeter, asi se va a quedar

Pues despues de ponerle los condensadores del valor original, los tweet sonaban un poco más, también os digo que acabe cambiandolos a pelo por unos KEF CODA 2 que para mi suenan mejor que estos.

Pinta bien las Kef compañero...

Estaba leyendo el hilo desde el principio y me has partido la cintura con ese quiebro de las Kef

jejeje. Ya no las tengo las Kef tampoco, las he vendido por 70€ mas un tocadiscos Fisher Mt-870 Lineal, puesto que los altavoces Infinity Reference 41 mk2 ya los tengo reparados y a pleno funcionamiento sonando mejor que los DST del principio y los kef.
Abriré un hilo al respecto.....
