Amplificador restaurado y nuevo plato SONY PS-11W

Os presento mis cacharros, el amplificador es un ATRON KT-2015 del año 76, lo compre por 20€ y no encendía, tenia los diodos del puente rectificador fundidos, y las luces de los vumeter fundidas, después de cambiar los diodos, luces y puesta a punto funciona bien.

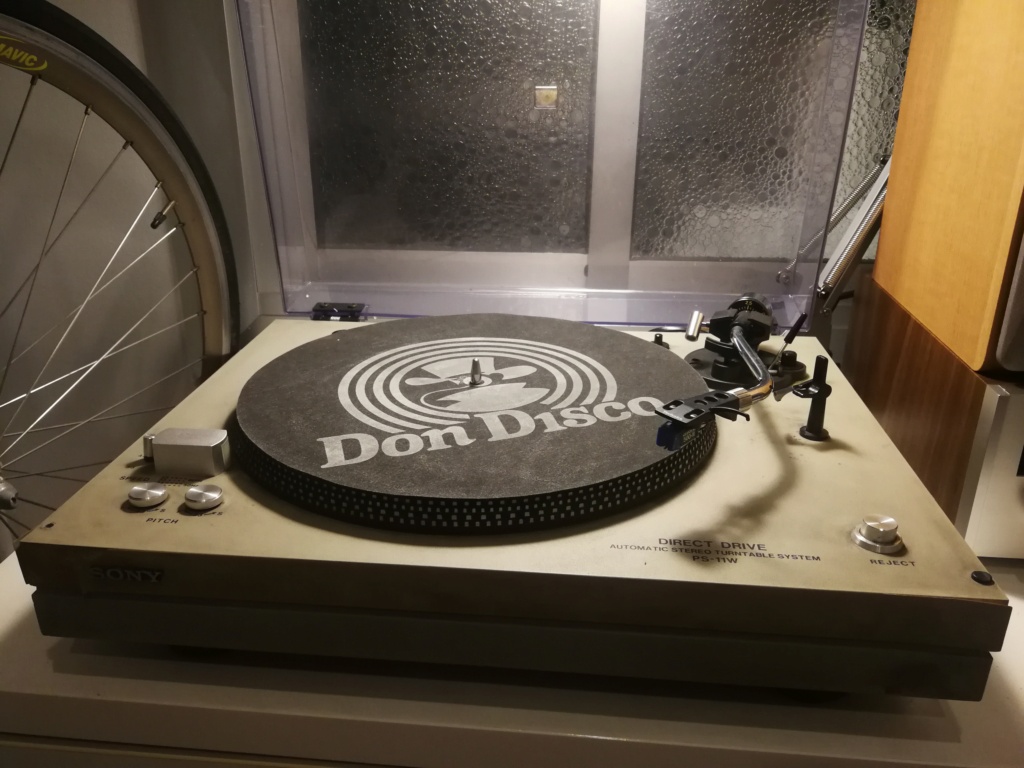

Y después de meterme en este foro para reparar el amplificador, me ha dado el gusanillo y me he comprado un tocadiscos SONY PS-11W, por 40€, parece que funciona ya que enciende y gira, pero hay que limpiarlo, cambiar los conectores RCA que estaban cortados y la parte de arriba es de madera, según el manual material acústico SBMC para reducir vibraciones, y como es madera es como unas tapetas de melamina, que se han despegado, pondré unas tapetas nuevas, limpieza y ponerlo a pinto todo pulidito, y aprovechare y pondré los conectores RCA integrados en la base y la alimentación, como hacen en los technics 1200. Ya iré enseñando como va quedando.

Soy técnico electrónico, me dedico a otros sectores, pero lo bueno es que a nivel electrónica, soldadura, componentes lo tengo por la mano.

Este es mi sencillo equipo, comparado con lo que veo por aquí es mú básico, pero la verdad que esto del cacharreo me gusta, jejejej.

Enhorabuena, ya has picado!
Ahora sólo es dejarse llevar...

¡Ese era el que tenía mi padre! Se lo dejé a un amigo cuando éramos adolescentes porque me regalaron una cadena aiwa con 3 platos de cd que para mí era el cenit. Recuerdo que uno de los VU no iba y uno de los canales dejó de funcionar. El sonido podría ser bueno o malo, que yo con los altavoces que le conectaba sonaba horroroso. Le puse todos los altavoces que me regalaban familiares cuando cambiaban el equipo y los conectaba en serie, paralelo, o como me diera dios a entender. Recuerdo unos de madera, que uno de ellos tenía el cono medio fuera. Qué espanto. Hasta de coche le puse. Los cables ya ni te cuento. Usaba cables que pillaba por casa y los empalmaba, a veces 3 y 4 empalmes para poder llegar a la longitud que necesitaba.

Perdón por el offtopic. Me ha venido un aluvión de recuerdos. Enhorabuena por la restauración.

No no, me gusta las anecdotas, jejeje y me alegro que te haya hecho recordar, la verdad que el mio con esos altavoces suena bien, tambien he de decir que yo vengo de escuchar musica con alexa, altavoces de ordenador guarros, movil, y esto aunque es un equipo sencillo para mi es otro nivel, jajaja realmente se nota mucho la calidad con un amplificador y altavoces aunque sean básicos, asi que un buen ampli y altavoces de calidad ya ni te cuento como sonara la música.

Y me hace gracia por que tengo un niño pequeño de 5 años, y me hace gracia que viva esto, los amplificadores, tocadiscos, como suena un altavoz de madera clasico, ya que le gusta la música, mi mujer toda la familia son aficionados al teatro, hacen de actores y lo esta viviendo de pequeño este mundillo y queria tambien que vea la música, por eso he comprado el tocadiscos, y tambien por que me gusta lo clasico y cacharrear, ahora despues de arreglar el tocadiscos mirare alguna otra cosa, jajaj ecualizador o amplificador de reverberación, alguno para arreglar por poco precio.

A disfrutar del equipo! Me permito dos simples sugerencias , una son los altavoces. Compra unos mission , miniwatt, etc x 100, cosas que ves por 50 euros o menos y daras 10 pasos de golpe hacia adelante.
La otra es estetica sobre el plato, le regale a un amigo el mismo que compre barato y que tambien tenia los cables cortados ... cosas raritas.
El tema es que el chapado ese tambien estaba tocado, lo quite todo y deje las maderas, las limpie bien y las barnize un poco mas oscuras con la raya central en negro. Hice fotos de las grafias de la cubierta y despues la imprimi en unas hojas que son pegatinas transparentes con un simple impresora de tinta, despues las barnizas con barniz transparente y las recortas cuando tira el barniz. Las sumerges en agua , retiras la lamina y las pones , quedo chulisimo como si su acabado final de fabrica fuera asi en madera. Perdon por el tocho pero quedo muy majo, lastima no tener fotos.

Bienvenido al mundillo....
Hazle caso a djkoper... Unos altavoces, aunqur sean viejunos, daran un gran cambio...
Si te apetece oir tu ampli con altavoces columna o monitores mas serios que esos Sony, dimelo....
Un saludo.

Hola, al final ya me he liado y lo tengo desmontado, lo he probado y creo que la aguja esta muy gastada, se oía la música, pero el brazo tenia mucho juego, los tornillos un poco sueltos, pero audio enviaba, así que lo desmontare todo, una buena limpieza, montar de nuevo y poniendo conectores RCA y de alimentación como los technics, ya que he de cambiar los cables, estaban cortados y empalmado el de alimentación, pondré conectores y mirare de poner tapetas nuevas grises en la parte de madera y si no las encuentro voy a hacer como dice djkoper, pero intentare dejarlo original, que tiene menos trabajo también. Y también os voy a hacer caso y el siguiente paso será mirar altavoces de los 70-80 que estén en buen estado de madera, que ya he visto por 30-50€ en buen estado, o buenos clásicos que hay que cambiar las suspensiones, así también valdría la pena.

Pero este plato creo que lo han utilizado para “pinchar”, mirando todo, resulta que el botón de reject no hacia nada, y veo que le falta una pieza arriba que al acabar el disco se apagaba, al quitar esa pieza lo han convertido en manual. Como la pieza no la tiene ya lo dejare manual, y ese botón reject, aprovechare y lo utilizare como botón ON/OFF integrando por dentro un pulsador, así la estética es la misma. Vamos que el plato necesita una buuuuenaaa puesta a punto, jajajaj
Ahora, el tema es caxondo, ajjaaj hablo desde el desconocimiento de este hobbie que he empezado ahora y me gusta la verdad, pero la aguja va directa a la salida de cables RCA al ampli, pensaba que llevaria algo de electronica despues de la aguja, y no, el audio sale directo al amplificador, y la electronica que lleva es para ajuste de velocidad del plato, luces, interruptores, etc.. pero el audio es directo. Curioso.
